🏢 빌딩의 숨은 척추, 전단벽의 역할과 설계 기준 완전 정복 — 지진·바람과 맞서는 벽의 과학

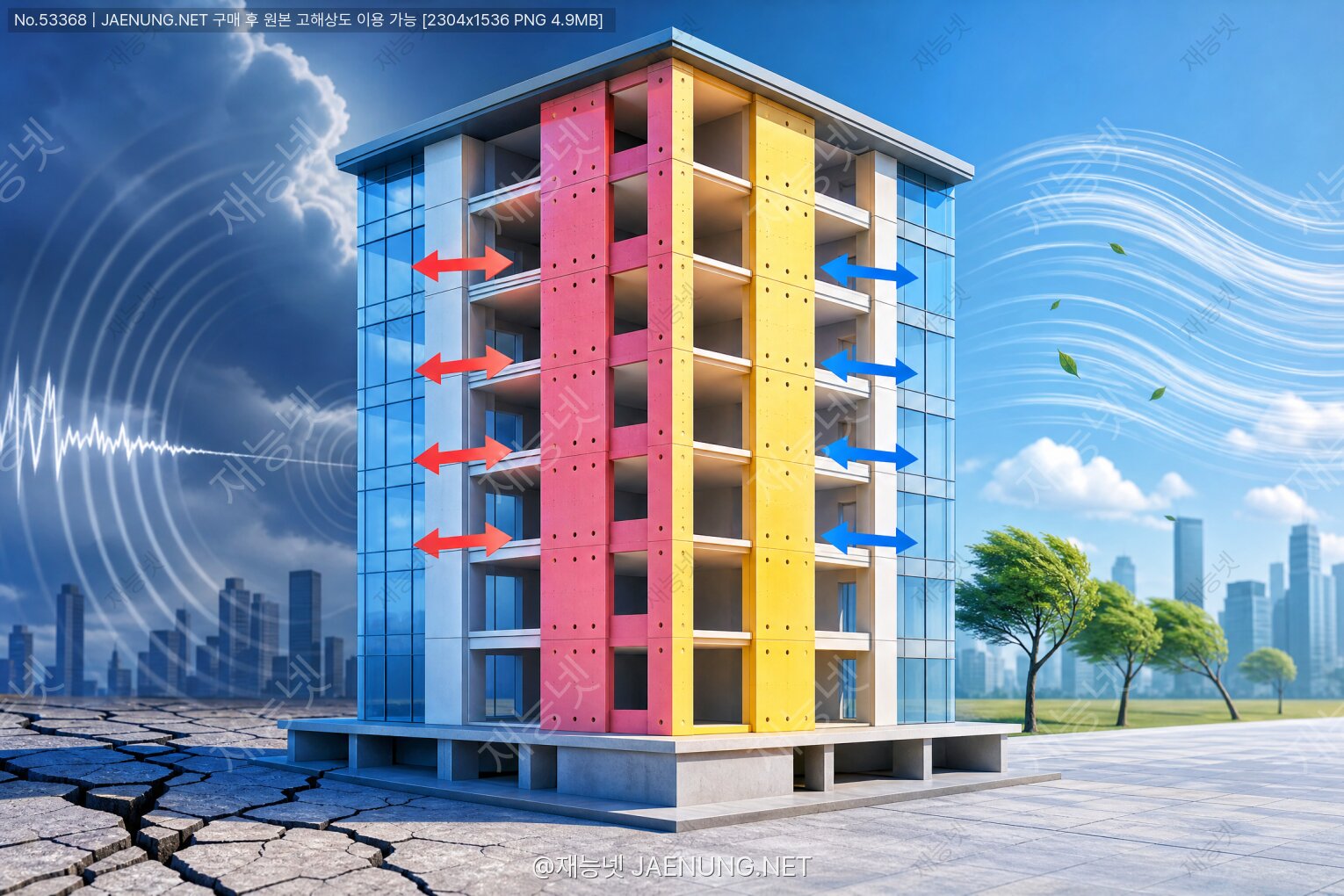

위 그림처럼, 바람이 옆에서 밀고 땅이 좌우로 흔들릴 때 건물에는 수평력(횡력)이 생깁니다. 기둥과 보만으로는 이 힘을 버티기에 너무 낭창거리죠. 그래서 건물 한가운데, 혹은 외곽에 깊고 단단한 콘크리트 벽을 세워 이 힘을 땅까지 흘려보내는데, 이것이 전단벽입니다.

CHAPTER 01

🧱 전단벽이란 무엇인가 — "벽인데 왜 '전단'이죠?"

전단벽(剪斷壁, Shear Wall)은 건물에 작용하는 수평하중(지진하중·풍하중)을 주로 면내(in-plane) 방향으로 저항하도록 설계된 구조 벽체를 말합니다. 우리나라 구조기준(KDS)에서는 내진 관점에서 "지진력 저항 시스템을 구성하는 벽체"로 다루며, 용도에 따라 내력벽(연직하중도 지지)과 비내력 전단벽(연직하중은 주로 골조가 부담)으로 나눠 생각합니다.

이름에 '전단'이 붙은 이유는 간단합니다. 수평력이 벽을 옆에서 밀면, 벽의 윗부분과 아랫부분이 서로 반대 방향으로 미끄러지려는 힘, 즉 전단력(Shear Force)이 벽 단면을 따라 생기거든요. 가위로 종이를 자르는 것과 같은 원리라서 剪(가위 전)자를 씁니다.
하지만 재미있는 반전이 있어요. 실제로 키가 큰 고층 건물의 전단벽은 전단보다 휨(Bending)이 설계를 지배하는 경우가 훨씬 많습니다. 이름은 '전단벽'인데 행동은 '거대한 캔틸레버 보'에 가깝다는 것, 이게 이 글의 첫 번째 핵심 포인트입니다.

🔍 강성 비교 — 벽 하나가 기둥 몇 개 몫일까?

대략적인 감을 잡아볼까요? 단면의 휨 강성은 단면2차모멘트 I = b·h³/12 에 비례합니다.
· 600×600mm 기둥: I = 600×600³/12 ≈ 1.08×10¹⁰ mm⁴
· 두께 300mm, 길이 6,000mm 벽(면내 방향): I = 300×6000³/12 = 5.4×10¹² mm⁴
계산상 벽 하나가 기둥 약 500개에 해당하는 면내 휨 강성을 가집니다. 물론 실제 건물에서는 균열, 기초 회전, 연결 조건 등이 개입해서 이렇게 단순하진 않지만, 왜 수평력이 '알아서' 전단벽으로 몰려가는지 직관적으로 이해되죠. 구조물에서 힘은 강성이 큰 쪽으로 흐르기 때문입니다.

CHAPTER 02

🏙️ 상업·업무건축에서 전단벽이 특히 중요한 이유

주거용 아파트와 오피스 빌딩은 전단벽을 쓰는 방식이 꽤 다릅니다. 한국의 판상형 아파트는 세대 간 벽, 방과 방 사이 벽이 거의 모두 콘크리트 내력벽인 벽식 구조가 많았죠. 반면 업무시설은 임대 효율을 위해 기둥 없는 넓은 오픈 플로어가 생명입니다. 칸막이는 입주사마다 마음대로 바꿔야 하니까요.

그래서 오피스 빌딩은 보통 이런 전략을 씁니다.
① 엘리베이터·계단·화장실·설비 샤프트를 건물 중앙에 모은다 → 어차피 막혀 있어야 하는 공간이니까.
② 그 주변을 두꺼운 콘크리트 벽으로 둘러 '코어(Core)'를 만든다 → 이게 전단벽 역할.
③ 코어와 외곽 기둥 사이는 기둥 없는 사무공간으로 비운다 → 임대 면적 극대화.

즉, 상업·업무건축에서 전단벽은 구조·동선·설비·방화구획을 동시에 해결하는 다목적 장치입니다. 계단실과 승강로는 피난 안전과 연기 확산 방지를 위한 방화구획이 필요한데, 철근콘크리트 코어 벽이 그 역할까지 자연스럽게 맡아 줍니다.

이 때문에 오피스 리모델링 시장에서도 "코어는 건드리지 말 것"이 거의 철칙입니다. 코어 벽에 새 문을 뚫거나 설비 관통구를 추가하려면 반드시 구조 검토를 거쳐야 해요. 실제로 재능넷 같은 재능 거래 플랫폼에서 구조 검토나 BIM 모델링, 인테리어 설계 재능을 찾는 분들이 늘어나는 것도, 이런 전문 판단이 필요한 순간이 생각보다 자주 오기 때문이죠.

CHAPTER 03

⚙️ 전단벽은 어떻게 힘을 받는가 — 휨형 벽 vs 전단형 벽

전단벽의 거동을 가르는 가장 중요한 숫자는 형상비(Aspect Ratio) h_w/l_w, 즉 벽 높이를 벽 길이로 나눈 값입니다.

설계 철학상 엔지니어가 원하는 것은 언제나 휨 항복이 먼저 일어나고 전단 파괴는 끝까지 일어나지 않는 것입니다. 휨 항복은 철근이 늘어나며 에너지를 흡수하는 "끈적한(연성)" 파괴인 반면, 전단 파괴는 콘크리트가 대각으로 쪼개지는 "뚝 끊어지는(취성)" 파괴이기 때문이죠. 이를 강전단-약휨(Strong Shear, Weak Flexure) 원칙이라고 부릅니다.

🧩 하중 전달 경로(Load Path) 따라가기

CHAPTER 04

🏗️ 전단벽을 활용한 구조 시스템의 종류

내진설계기준은 건물을 어떤 부재가 어떻게 수평력을 나눠 갖느냐에 따라 '지진력 저항 시스템'으로 분류합니다. 국내 KDS 41 17 00 건축물 내진설계기준과 미국 ASCE 7은 분류 체계가 매우 유사합니다.

📊 반응수정계수 R — 벽이 얼마나 '끈적한지' 알려주는 숫자

내진설계에서는 건물을 지진 시 완전히 탄성으로 버티게 설계하지 않습니다. 그건 비경제적이니까요. 대신 구조물이 소성변형으로 에너지를 흡수할 수 있는 능력만큼 설계지진력을 줄여 줍니다. 그 감소 비율이 반응수정계수 R입니다. R이 클수록 연성이 좋은 시스템이라 설계 지진력이 작아지는 대신, 그만큼 까다로운 상세 규정을 지켜야 합니다.

※ 값은 KDS 41 17 00 및 ASCE 7 표의 대표값이며, 적용 시에는 최신 기준의 시스템별 높이 제한, 초과강도계수(Ω₀), 변위증폭계수(C_d)를 함께 확인해야 합니다.

🚀 초고층의 해법 — 코어 + 아웃리거

건물이 아주 높아지면 코어 전단벽 하나로는 휨 변형을 감당하기 어려워집니다. 캔틸레버 보의 끝 처짐이 길이의 세제곱 이상으로 커지듯, 건물 꼭대기 변위도 높이에 따라 급격히 증가하거든요. 그래서 등장한 것이 아웃리거(Outrigger) 시스템입니다.

아웃리거는 코어와 외곽 기둥을 특정 층(주로 설비층·피난안전층)에서 높이 1~2개 층 규모의 트러스나 벽으로 단단히 연결합니다. 코어가 휘어 회전하려 하면, 아웃리거가 한쪽 기둥은 누르고 반대쪽 기둥은 잡아당기며 거대한 짝힘(Couple)으로 회전을 억제합니다. 코어 혼자 쓰던 팔 길이가 건물 전체 폭으로 넓어지는 셈이죠. 국내 초고층 업무·복합시설에서도 코어 월, 메가 기둥, 아웃리거·벨트트러스를 조합한 시스템이 널리 쓰입니다.

CHAPTER 05

📘 설계 기준의 뼈대 — 어떤 규정을 따르나

국내 철근콘크리트 전단벽 설계는 크게 세 갈래의 기준이 맞물립니다.

🏷️ 내진등급과 중요도계수

업무시설이라도 용도와 규모에 따라 내진등급이 달라집니다. 일반적인 업무시설은 내진 I등급 또는 II등급에 해당하는 경우가 많고, 재난 대응 거점이 되는 공공청사나 병원 등은 특등급으로 분류될 수 있습니다. 등급이 높을수록 중요도계수가 커져 설계지진력이 커지고, 허용 층간변위는 더 엄격해집니다.

여기서 h_sx는 해당 층의 층고입니다. 층고 4m 사무실 층이 I등급이라면, 지진 시 위아래 바닥의 상대 변위가 60mm를 넘으면 안 된다는 뜻이죠. 전단벽은 이 변위 제한을 맞추는 가장 효과적인 수단입니다. 특히 커튼월이 많은 업무시설은 층간변위가 유리 파손·낙하와 직결되기 때문에 변위 관리가 강도 못지않게 중요합니다.

🌬️ 지진만이 아니다 — 풍하중과 사용성

고층 오피스에서는 지진보다 바람이 설계를 지배하는 경우도 흔합니다. KDS 41 12 00(건축물 설계하중)의 풍하중 규정을 따르며, 일정 높이 이상이거나 형상이 특이한 건물은 풍동실험으로 하중을 정하기도 합니다. 바람에 대해선 강도뿐 아니라 다음 사용성도 검토합니다.

· 횡변위: 재현기간별 바람에 대한 최상층 변위·층간변위 관리
· 거주성(가속도): 사람이 흔들림을 느끼는 정도. 사무실은 호텔·주거보다 허용치가 조금 여유롭지만 여전히 중요한 지표입니다.
· 와류 진동: 바람 직각 방향의 흔들림. 세장한 초고층에서 특히 주의해야 합니다.

코어 전단벽의 두께와 길이는 이 가속도 기준을 맞추느라 커지는 경우도 많고, 필요하면 동조질량감쇠기(TMD) 같은 보조 장치가 더해집니다.

CHAPTER 06

🗺️ 전단벽 배치 계획 — 설계의 절반은 '어디에 둘까'

아무리 계산을 정밀하게 해도 배치가 나쁘면 좋은 건물이 될 수 없습니다. 구조 엔지니어들 사이에 "좋은 구조는 계산이 아니라 평면에서 결정된다"는 말이 있을 정도예요.

📏 비정형성 체크리스트

비정형성이 확인되면 등가정적해석 대신 동적해석을 요구하거나, 설계력을 할증하거나, 경우에 따라 해당 시스템 사용 자체가 제한될 수 있습니다.

CHAPTER 07

🧮 전단벽 설계의 핵심 공식 — 강도는 어떻게 계산하나

① 휨·축력 강도 (P–M 상관도)

세장한 전단벽은 축력과 휨을 동시에 받는 '길쭉한 기둥'처럼 설계합니다. 벽 단면 전체의 수직철근을 고려해 P–M 상관도를 그리고, 하중조합별 (P_u, M_u)가 곡선 안쪽에 들어오는지 확인합니다. 이때 수직철근은 벽 끝(단부)에 몰아 배치할수록 휨 저항 팔 길이가 길어져 효율적입니다. 그래서 고층 코어 벽 단부에는 철근이 기둥처럼 빽빽하게 모입니다.

② 전단강도

특수전단벽의 공칭 전단강도는 ACI 318 및 KDS 14 20 80에서 다음 형태로 주어집니다.

· A_cv: 벽 두께 × 벽 길이 (전단을 받는 단면적)
· α_c: 형상비 계수. h_w/l_w ≤ 1.5이면 0.25, ≥ 2.0이면 0.17, 그 사이는 직선 보간
· λ: 경량콘크리트 계수 (보통중량 콘크리트 1.0)
· ρ_t: 수평 분포철근비
· f_y: 철근 항복강도

낮은 벽일수록 α_c가 커지는 이유는, 짧고 넓은 벽에서는 압축 스트럿이 힘을 직접 기초로 전달하는 '아치 작용'이 커서 콘크리트 기여분이 증가하기 때문입니다. 또한 콘크리트 대각 압축 파괴를 막기 위해 공칭 전단강도에는 상한(0.66 A_cv√f_ck 수준, 개별 벽 조각은 0.83 A_cw√f_ck)이 있습니다. 철근만 많이 넣는다고 전단강도를 무한정 올릴 수는 없다는 뜻이죠.

③ 전단 증폭 — 계산값보다 큰 전단이 온다

여기서 중요한 함정이 있습니다. 해석에서 나온 전단력을 그대로 쓰면 안전하지 않을 수 있어요. 이유는 두 가지입니다.
① 휨 초과강도: 실제 벽은 철근 실제 강도, 변형경화 때문에 설계 휨강도보다 더 큰 모멘트까지 버팁니다. 휨이 더 버티면 그만큼 더 큰 전단이 들어옵니다.
② 고차모드 영향: 고층 건물은 1차 모드 외에 2·3차 진동 모드가 전단력을 크게 키웁니다.
그래서 최신 ACI 318-19는 특수구조벽의 설계 전단력을 해석값에 휨 초과강도 계수(Ω_v)와 동적 증폭 계수(ω_v)를 곱해 증폭하도록 개정했습니다. 강전단-약휨 원칙을 실제로 보장하기 위한 장치죠.

CHAPTER 08

🔩 철근 상세 — 전단벽의 연성은 '디테일'에서 나온다

🧷 분포철근 최소 기준

※ 특수전단벽은 V_u가 0.083A_cvλ√f_ck 이하이면 최소 철근비 완화 규정이 있습니다. 세부 수치는 적용 기준 판(版)을 반드시 확인하세요.

🛡️ 특수 경계요소 — 벽 끝을 지켜라

휨형 벽이 크게 휘면 압축 측 벽 끝의 콘크리트가 한계 변형률(약 0.003)을 넘어 부서지고, 노출된 수직철근이 좌굴하면서 벽이 순식간에 강도를 잃습니다. 이를 막는 장치가 특수 경계요소(Special Boundary Element)입니다. 벽 끝에 기둥처럼 후프와 크로스타이를 촘촘히 감아 콘크리트를 구속(Confinement)해 주면, 콘크리트가 훨씬 큰 변형까지 버틸 수 있게 됩니다.

필요 여부는 두 가지 방법 중 하나로 판정합니다.

경계요소의 수평 길이는 일반적으로 c − 0.1l_w와 c/2 중 큰 값 이상으로 정하고, 높이 방향으로는 임계 구간(대략 l_w 또는 M_u/4V_u 중 큰 값 이상)에 걸쳐 설치합니다. 후프 간격은 경계요소 최소 치수의 1/3, 수직철근 지름의 6배(ACI 318-19 기준, Grade 60 철근) 등 여러 조건 중 가장 작은 값으로 제한됩니다.

📏 두께 기준

국내 콘크리트 벽체 일반 규정에서 벽의 최소 두께는 수직 또는 수평 지지점 간 거리 중 작은 값의 1/25 이상, 그리고 100mm 이상이며, 지하실 외벽 및 기초벽은 200mm 이상으로 규정됩니다. 하지만 이건 최소치일 뿐, 고층 업무시설의 코어 벽은 하층부 기준 수백 mm에서 1m 내외까지 두꺼워지는 경우가 흔하고, 상층으로 올라가며 단계적으로 얇아집니다. 두께가 급변하는 층에서는 강성·강도 불연속을 함께 확인해야 합니다.

🔗 정착과 이음 — 소성힌지 구간은 피하라

벽 하단 소성힌지 구간은 지진 시 철근이 반복적으로 항복하는 곳입니다. 여기에 겹침이음을 두면 이음부가 미끄러지거나 콘크리트 피복이 터질 수 있죠. 그래서 특수전단벽은 소성힌지 예상 구간에서 수직철근 이음 위치를 제한하고, 필요 시 기계적 이음(커플러)을 사용합니다. 수평철근은 벽 끝에서 표준갈고리로 경계요소 코어 안까지 정착해야 합니다.

CHAPTER 09

🚪 개구부와 연결보 — 코어 벽에 구멍이 뚫리면?

엘리베이터 문, 계단실 출입구, 설비 덕트… 코어 벽에는 구멍이 많을 수밖에 없습니다. 층마다 같은 위치에 문이 있으면 벽이 세로로 두 개로 나뉘고, 그 사이 문 위의 짧은 보가 두 벽을 연결합니다. 이것이 연결보(Coupling Beam), 그리고 이렇게 연결된 벽을 병렬 전단벽(Coupled Wall)이라고 합니다.

병렬 전단벽은 똑똑한 시스템입니다. 수평력이 오면 연결보가 위아래로 휘며 두 벽 사이에 축력 짝힘을 만들어, 두 벽이 따로따로 휘는 것보다 전체가 하나의 큰 벽처럼 거동하게 해 줍니다. 그리고 큰 지진 때는 연결보가 먼저 항복하며 에너지를 흡수하는 '구조용 퓨즈' 역할을 합니다. 벽 본체는 보호되고, 손상은 상대적으로 보수가 쉬운 연결보에 집중되도록 하는 것이 설계 의도입니다.

✖️ 대각 보강 연결보

연결보는 짧고 깊어서 일반 보처럼 상하부 철근과 스터럽만 넣으면 지진 반복하중에 사인장 파괴나 미끄럼 파괴가 일어나기 쉽습니다. 그래서 ACI 318 및 KDS 내진 상세는 다음과 같이 규정합니다.

대각 철근은 X자 형태로 압축·인장 스트럿을 직접 형성해 반복하중에도 강도 저하가 적습니다. 대신 벽 철근, 경계요소 후프, 대각 철근 그룹이 한 지점에 교차해 철근 혼잡이 극심해지는 것이 현장의 고질적 난제입니다. 그래서 각 대각 그룹을 개별 횡보강하는 방식 대신 보 단면 전체를 구속하는 방식이 허용되어 시공성이 개선되었고, 일부 프로젝트에서는 철골 연결보나 고성능 섬유보강콘크리트를 쓰기도 합니다.

🕳️ 소규모 설비 관통

코어 벽의 작은 관통구라도 위치가 중요합니다. 경계요소 구간, 연결보 대각 철근 경로, 소성힌지 구간에는 가급적 개구부를 두지 않는 것이 원칙이며, 불가피하면 개구부 주변에 잘린 철근량 이상을 보강하는 개구부 보강근을 배치합니다. 준공 후 테넌트 공사로 코어에 구멍을 추가할 때는 반드시 구조 엔지니어의 검토가 선행되어야 합니다.

CHAPTER 10

💻 구조해석 — 벽을 컴퓨터에 어떻게 넣을까

📉 유효 강성 — 금 간 벽은 덜 단단하다

콘크리트는 인장에 약해 하중을 받으면 균열이 생기고, 균열 난 벽은 처음보다 말랑해집니다. 해석에서 이를 무시하면 강성을 과대평가해 변위를 작게 계산하는 오류를 범하죠. ACI 318은 강도 해석 시 벽의 유효 단면2차모멘트로 비균열 벽 0.70I_g, 균열 벽 0.35I_g를 제시하며, 연결보는 그보다 더 낮은 강성을 쓰는 경우가 많습니다. 어떤 값을 쓰느냐에 따라 주기, 지진력, 변위가 모두 달라지므로 프로젝트 초기에 일관된 가정을 세우는 것이 중요합니다.

📈 해석 방법의 단계

🔄 P-Δ 효과와 기초 회전

건물이 옆으로 기울면 위층의 무게가 비스듬히 실리며 추가 전도모멘트(P-Δ 효과)가 생깁니다. 기준은 안정계수 θ로 이를 평가하며, 일정 값을 넘으면 증폭을 고려하거나 구조를 보강해야 합니다. 또한 전단벽 하부의 기초가 회전하면 벽 상단 변위가 크게 늘어나므로, 매트 두께·말뚝 강성을 모델에 반영하는 것이 실제 거동에 가깝습니다.

CHAPTER 11

🧪 재료와 신기술 — 전단벽의 진화

특히 국내 초고층 현장에서 많이 쓰는 코어 선행 공법은 전단벽 코어를 자동 상승 거푸집(ACS 등)으로 먼저 쌓아 올리고, 바닥 슬래브와 외곽 철골을 뒤따라 시공하는 방식입니다. 이때 코어 벽과 슬래브·철골보를 연결하기 위한 매입 플레이트, 커플러, 앵커를 미리 정확한 위치에 심어야 하므로 시공 상세도의 정밀도가 공정 전체를 좌우합니다.

CHAPTER 12

🧭 설계 프로세스 한눈에 보기 — 업무시설 코어 벽 설계 흐름

CHAPTER 13

🔧 기존 건물과 전단벽 — 내진보강과 리모델링

국내 상당수 중·저층 업무·상업 건물은 내진설계 의무화 범위가 넓어지기 전에 지어졌습니다. 국내 내진설계 의무 대상은 1988년 도입 이후 단계적으로 확대되어, 현재는 2층 이상 또는 연면적 200㎡ 이상 건축물 등으로 범위가 크게 넓어졌습니다. 기존 건물의 내진 성능이 부족할 때, 전단벽 증설은 가장 고전적이면서도 효과적인 보강 방법입니다.

반대로 리모델링 과정에서 임의로 벽을 철거하거나 큰 개구부를 내는 것은 매우 위험합니다. 특히 오래된 상가 건물에서는 어떤 벽이 구조벽인지 도면이 남아 있지 않은 경우도 있어, 비파괴 조사와 구조 검토 후 공사해야 합니다. 이런 검토가 필요할 때 재능넷에서 구조 엔지니어링·도면 작성·현장 조사 재능을 가진 전문가를 찾아 협업하는 것도 현실적인 방법이 될 수 있습니다.

CHAPTER 14

❓ 자주 묻는 질문 Q&A

🎯 핵심 정리 — 전단벽을 한 문장씩

다음에 오피스 빌딩 엘리베이터를 기다리게 된다면, 문 옆 두꺼운 벽을 한번 톡 두드려 보세요. 그 벽 안에는 촘촘히 감긴 후프와 X자로 교차하는 철근, 그리고 수많은 지진에서 얻은 교훈이 고스란히 담겨 있습니다. 🏢✨
보이지 않는 곳에서 묵묵히 건물을 지키는 전단벽, 이제는 조금 다르게 보이지 않나요?
