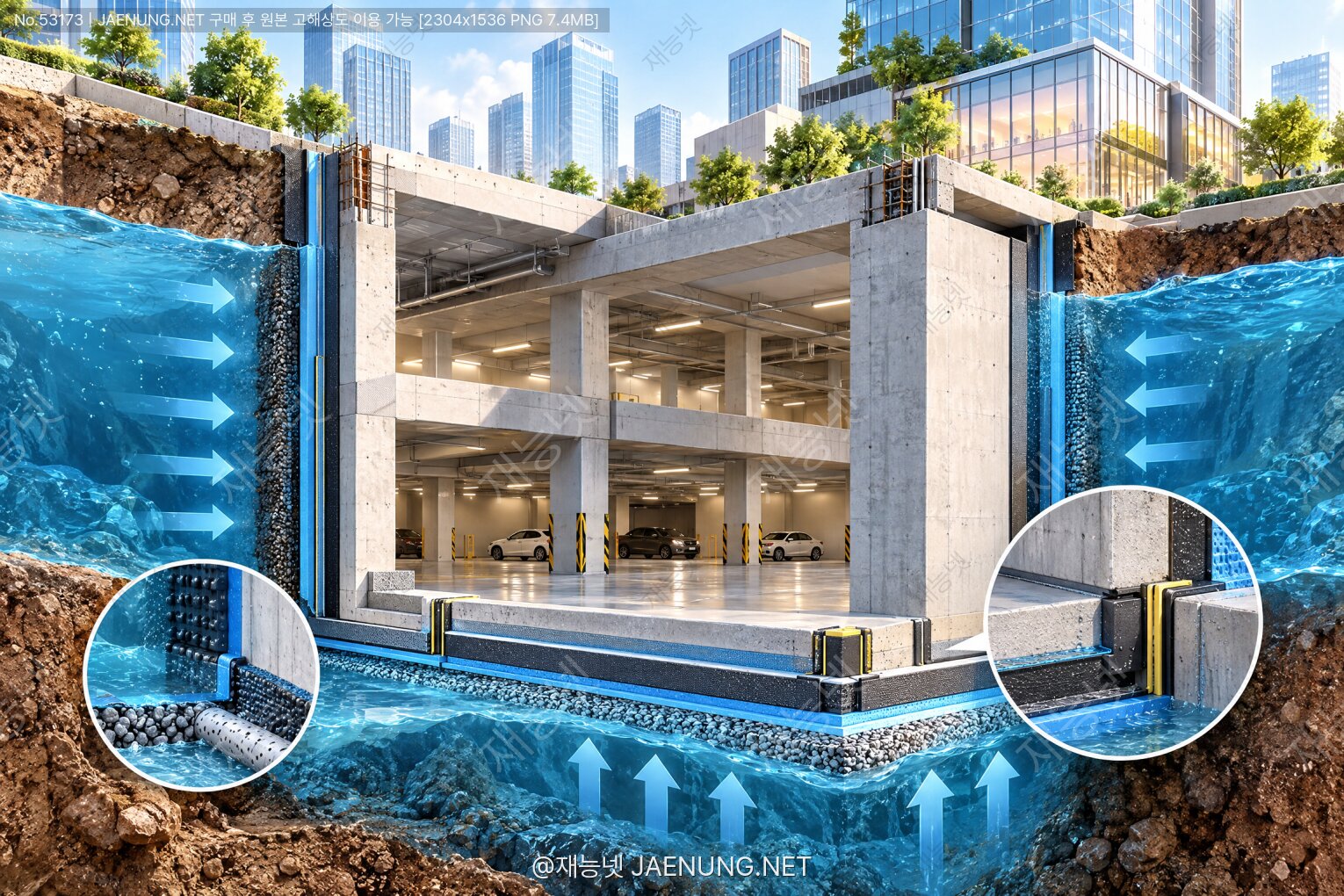

지하 구조물의 방수 시스템 설계: 수압 원리부터 공법 선택과 취약부 디테일까지
건물 지하층은 생각보다 훨씬 거친 곳에 있어. 사방이 흙이고, 그 흙 사이로 지하수가 24시간 쉬지 않고 밀고 들어오려 하거든.
그러니까 지하층은 “땅속에 박아둔 배”라고 생각하면 이해가 쉬워. 배 밑창에 구멍 하나 나면? 그 뒤는 말 안 해도 알지 😅
오늘은 상업·업무시설 지하(주차장, 전기실, 기계실, 창고, 지하 상가)를 물에서 지켜내는 방수 시스템 설계를 처음부터 끝까지 친구한테 설명하듯 풀어볼게.
1. 지하 방수가 유독 어려운 이유
옥상 방수랑 지하 방수, 둘 다 “물 막는 일” 아니냐고? 반은 맞고 반은 틀려. 둘은 물이 오는 방식 자체가 달라.
☔ 물이 “지나가는” 곳
비는 내리고 흘러서 배수구로 빠져. 물이 머무는 시간이 짧고, 수압은 거의 없어. 대신 자외선과 온도 변화가 가장 큰 적이지.
🌊 물이 “눌러앉아 있는” 곳
지하수위 아래는 물이 항상 차 있고, 깊이만큼 수압이 걸려. 자외선은 없지만 지속적인 압력, 흙의 화학성분, 뿌리, 그리고 한번 묻으면 다시는 손댈 수 없다는 치명적 조건이 붙어.
특히 마지막이 핵심이야. 외벽 바깥에 붙인 방수층은 되메우기(흙을 다시 채우는 작업)하는 순간 영원히 볼 수 없게 돼. 나중에 새면 바깥에서 고칠 방법이 사실상 없어서 안쪽에서 주입 보수를 하거나, 최악은 굴착을 다시 해야 하지. 그래서 지하 방수는 “시공 후 보수”가 아니라 “설계 단계에서 이미 승부가 난다”고들 해.
📌 상업·업무건축에서 더 까다로운 이유
도심 오피스나 복합상가는 대지 경계까지 꽉 차게 지하를 파는 경우가 많아. 그러면 외벽 바깥에 사람이 들어가 작업할 공간이 없어서 흙막이 벽에 바로 붙여 구조벽을 치는 방식(합벽)이 흔해져. 게다가 지하에 전기실, 발전기실, 통신실, 방재실 같은 “물 한 방울도 안 되는 방”이 몰려 있지. 조건은 어렵고 요구 성능은 높은, 아주 얄궂은 상황이야.
2. 물은 어떤 경로로 들어올까? 적을 알아야 이긴다
“지하가 축축하다”고 해서 모두 누수는 아니야. 물이 구조체로 들어오는 경로는 크게 네 가지로 나눌 수 있어. 설계할 때 어떤 경로를 막을지 정해야 공법이 정해져.
지하수위 아래에서 물이 압력을 받아 균열·이음부·관통부로 밀려 들어오는 것. 가장 강력하고, 지하 방수 설계의 주적이야.
콘크리트 속 미세한 공극을 따라 물이 스며 올라오는 현상. 수압이 없어도 생겨. 벽 하부가 늘 젖어 있거나 백화(하얀 가루)가 생기는 원인 중 하나.
액체 물이 아니라 수증기가 콘크리트를 통과해 실내로 넘어오는 것. 눈에 안 보이지만 바닥 마감재 들뜸, 곰팡이, 습도 상승의 원인이 돼.
밖에서 들어온 물이 아니라 실내 습기가 차가운 벽에 맺히는 것. 여름철 지하주차장 바닥이 흥건한 건 대부분 이거야. 방수로는 해결 안 되고 환기·단열·제습이 답이야.
⚠️ 누수 vs 결로, 헷갈리면 돈이 샌다
현장에서 정말 흔한 실수가 결로를 누수로 착각해서 방수 보수에 돈을 쏟는 거야. 간단한 구분법은 이래.
• 특정 지점(균열, 이음, 배관 주변)에서 물줄기나 젖은 자국이 반복된다 → 누수 가능성↑
• 넓은 면적이 고르게 젖고, 여름 습한 날 심해지고 환기하면 줄어든다 → 결로 가능성↑
• 흰 결정(백화)이 이음부를 따라 생긴다 → 물이 콘크리트를 통과하고 있다는 신호
3. 설계의 출발점: 지하수위와 요구 성능 정하기
3-1. 지하수위, “지금”이 아니라 “최악”을 본다
방수 설계는 지반조사 보고서 펼치는 데서 시작해. 여기서 봐야 할 건 시추 당시 측정한 지하수위 하나가 아니야. 지하수위는 계절(장마철↑, 갈수기↓), 주변 개발, 인근 하천 수위, 상하수도관 누수 등에 따라 오르내리거든.
가능하면 관측공(지하수위 관측정)을 설치해 일정 기간 수위 변화를 확인해. 시추 직후 수위는 아직 안정되지 않은 값일 수 있어.
관측 최고 수위, 홍수 시 수위, 장래 변동 가능성을 고려해 보수적으로 정해. 하천이나 해안 인근 부지는 특히 여유를 크게 두는 편이야.
지하수위가 기초보다 깊어도, 비가 오면 되메움 흙 속에 물이 고이는 “우물 효과(bathtub effect)”가 생길 수 있어. 주변 원지반이 점토처럼 물이 잘 안 빠지는 흙이면 되메움부가 욕조처럼 물을 담아버리지. 그래서 수위가 낮아도 최소한의 방수·배수는 필요해.
3-2. 이 공간은 얼마나 말라야 할까? (요구 성능 등급)
방수 설계에서 의외로 자주 빠지는 질문이 바로 이거야. “이 방은 어느 정도 습기까지 허용되나?”
영국 표준 BS 8102(지하 구조물의 방수 보호에 관한 실무 규범)는 이걸 아주 명쾌하게 등급으로 나눠서, 세계적으로 많이 참고돼. 핵심 개념을 정리하면 이래.
| 등급 | 허용 상태 | 대표 용도 |
|---|---|---|
| Grade 1 | 약간의 습기·물 스밈은 허용(배수로 처리 가능한 수준) | 주차장, 창고 일부, 설비 공간 중 습기에 둔감한 곳 |
| Grade 2 | 물 스밈은 허용 안 되지만, 환기로 처리 가능한 정도의 습기는 허용 | 기계실, 일반 창고 |
| Grade 3 | 물 스밈 불허, 환경 조건(온·습도) 관리 필요 | 사무실, 상가, 전기실·통신실 등 거주·민감 공간 |
같은 건물 지하라도 주차장과 전기실은 요구 성능이 완전히 달라. 그런데 실무에선 “지하는 그냥 한 가지 공법으로”로 퉁치는 경우가 많지. 좋은 설계는 공간별 요구 성능을 먼저 나누고, 그에 맞게 방수층을 겹겹이 조합해.
💡 상업·업무시설의 현실적 구분 예시
• 지하주차장: 물 스밈이 일부 생겨도 배수로·트렌치로 처리 가능 → 상대적으로 완화
• 기계실·펌프실: 바닥 물 처리 시설이 있으나 벽면 누수는 장비 부식 유발 → 중간
• 전기실·발전기실·통신실·방재센터: 누수는 곧 정전·화재·시스템 다운 → 최고 등급
• 지하 상가·근린생활시설: 마감재 손상, 곰팡이, 임차인 민원 → 최고 등급
4. 수압은 얼마나 셀까? 숫자로 감 잡기
여기서 잠깐 물리 시간! 걱정 마, 공식 하나면 끝이야. 물은 깊어질수록 압력이 직선으로 커져.
γw: 물의 단위중량 약 9.81 kN/m³ (실무에선 약 10 kN/m³로 계산) / h: 지하수위로부터의 깊이(m)
즉 물속으로 1m 내려갈 때마다 약 10 kPa(약 0.1 kgf/cm²)씩 압력이 늘어나. 이게 감이 안 오지? 예를 들어볼게.
🧮 예시: 도심 오피스 지하 4층
• 기초 바닥 깊이: 지표에서 15m
• 설계 지하수위: 지표에서 3m
→ 기초 바닥이 받는 수두 h = 15 − 3 = 12m
→ 정수압 p ≈ 10 × 12 = 약 120 kPa (약 1.2 kgf/cm²)
1m²당 약 12톤의 힘으로 바닥을 위로 밀어 올리고 있다는 뜻이야. 바닥 면적이 2,000m²라면? 전체 부력은 대략 24만 톤 수준이 돼. 이건 방수 문제이기 전에 구조 문제이기도 해.
4-1. 부력(양압력) 이야기를 빼먹으면 안 되는 이유
방수 얘기하다 갑자기 웬 부력이냐고? 지하수를 “막겠다”고 결정하는 순간, 그 수압은 고스란히 구조체에 하중으로 걸리기 때문이야. 콘크리트의 단위중량은 대략 24~25 kN/m³ 정도라서, 두께 1m짜리 기초 슬래브가 자기 무게로 누르는 힘은 약 25 kPa 남짓이야. 위 예시의 120 kPa에는 한참 모자라지?
그래서 지상층 건물 무게가 충분하면 전체적으로는 버티지만, 문제는 건물이 없는 구간이야. 지상은 오피스 타워 한 동인데 지하는 대지 전체를 쓰는 경우, 타워 바깥쪽 지하주차장 부분은 위에 누르는 게 거의 없어. 이런 곳은 부력에 대항하기 위해 영구앵커(록앵커), 인장 말뚝, 슬래브 두께 증가 같은 대책이 들어가.
⚠️ 공사 중 부력도 함정
완공 후에는 건물 무게가 있지만, 골조 공사 중엔 아직 위층이 안 올라왔지. 이때 굴착 배수(공사용 펌프)를 멈추면 지하 구조체가 떠오르거나 바닥이 균열될 수 있어. 그래서 공사 중 배수를 언제 중단할지도 구조·방수 설계에서 함께 정해야 해.
5. 큰 그림: 물을 “막을까”, “빼낼까”?
지하 방수 전략의 가장 큰 갈림길이 여기야. 크게 두 철학이 있어.
🛡️ 내수압 설계 (막는다)
지하수를 그대로 둔 채, 구조체와 방수층이 수압을 전부 견디도록 설계. 지하수를 퍼내지 않으니 유지비가 적고 주변 지반에 영향이 작아.
대신 부력 대책과 고성능 방수가 필수라 초기 공사비가 커.
🚰 영구배수 설계 (빼낸다)
기초 아래와 벽 뒤에 배수층을 깔아 지하수를 모아 펌프로 계속 퍼내서 수압 자체를 낮춤. 구조체 부담이 줄어 초기 공사비가 절감될 수 있어.
대신 건물 수명 내내 펌프를 돌려야 하고, 막힘·정전 시 위험이 생겨.
5-1. 영구배수 공법, 장점만 있지는 않다
영구배수 공법은 국내 도심 건물에서 꽤 많이 쓰였어. 부력 대책이 크게 줄어드니 경제적이거든. 하지만 운영 단계로 넘어가면 이야기가 달라져.
💸 유지관리 비용
펌프 전력비, 교체비, 점검 인력. 건물이 존재하는 한 계속 나가는 돈이야. 배출하는 지하수에 대한 처리·부담 비용이 발생할 수도 있어.
🧱 배수재 막힘
지하수 속 철·칼슘 성분이 배수층에 침전되거나 미세 토사가 유입되면 배수 능력이 떨어져. 배수 성능이 떨어지면 설계 때 고려하지 않은 수압이 갑자기 구조체에 걸리게 돼.
⚡ 정전·펌프 고장
폭우로 정전되는 날, 하필 지하수 유입은 가장 많아. 펌프가 멈추면 수위가 올라오고 침수로 이어질 수 있어 비상전원·예비펌프가 필수야.
🏚️ 주변 영향
장기간 지하수를 빼면 주변 지하수위가 내려가 지반 침하 우려가 생길 수 있어. 도심 밀집지역에서는 매우 민감한 문제야.
그래서 최근엔 “배수하니까 방수는 대충”이 아니라, 배수 시스템이 실패하더라도 구조체가 버티도록 하거나 방수층을 함께 두는 보수적인 설계 접근이 강조되고 있어. 어떤 전략을 쓰든 핵심은 단일 방어선에 모든 걸 걸지 않는 것이야.
6. 방어 방식의 세 가지 유형: Type A, B, C
BS 8102는 지하 방수 방식을 세 유형으로 분류해. 이 분류법이 워낙 직관적이라 우리 실무에서도 개념 정리용으로 정말 좋아.
배리어 방식
구조체 바깥(또는 안쪽, 중간)에 별도의 방수 막을 둘러 물을 차단. 시트, 도막, 벤토나이트, 시멘트계 방수 등이 여기에 속해. 우리가 흔히 “방수”라고 부르는 그것.
구조체 일체형
콘크리트 자체가 물을 막도록 설계. 수밀 콘크리트, 균열 폭 제어 설계, 지수재로 이음부 처리. 콘크리트가 곧 방수층이야.
배수 방식
물이 들어오는 걸 일부 허용하되, 구조벽 안쪽에 배수 공간(캐비티)을 만들어 모아서 빼냄. 내부는 마른 상태 유지. 펌프 의존도가 생겨.
🔑 핵심 원칙: 조합하라
요구 성능이 높은 공간(Grade 3)이나 지하수위가 높은 부지에선 두 가지 이상의 유형을 조합하는 게 일반적인 권장 방향이야. 예를 들어 “수밀 콘크리트(B) + 외부 시트방수(A)” 또는 “수밀 콘크리트(B) + 내부 배수 시스템(C)”처럼. 한 방어선이 뚫려도 다음 방어선이 받쳐주는 거지. 군대로 치면 1선, 2선 방어야 🪖
7. 방수층 위치: 바깥이냐 안쪽이냐
방수층을 어디에 두느냐에 따라 성능이 크게 달라져. 물이 오는 쪽을 정면(positive side), 반대쪽을 배면(negative side)이라고 해.
| 구분 | 외방수 (물 오는 쪽) | 내방수 (실내 쪽) |
|---|---|---|
| 원리 | 물이 콘크리트에 닿기 전에 차단 | 콘크리트를 통과한 물을 실내 직전에서 차단 |
| 구조체 보호 | 콘크리트·철근이 마른 상태로 유지돼 내구성에 유리 | 콘크리트는 계속 젖어 있음 → 철근 부식 위험 |
| 수압 저항 | 수압이 방수층을 구조체에 밀착시키는 방향 | 수압이 방수층을 콘크리트에서 떼어내는 방향 → 들뜸 위험 |
| 보수성 | 되메우기 후 접근 불가 | 실내에서 점검·보수 가능 |
| 적용 | 신축 지하 구조물의 기본 | 합벽 등 외부 작업 불가 시, 보수 공사, 보조 방어선 |
정리하면, 원칙적으로는 외방수가 정석이야. 물을 문밖에서 막는 게 집 안에서 양동이 받치는 것보다 당연히 낫지. 내방수는 수압이 방수층을 “뜯어내는” 방향으로 걸리기 때문에, 수압이 높은 곳에선 콘크리트에 단단히 결합되는 재료(시멘트계, 침투성 결정형 등)를 써야 하고 한계도 분명해.
8. 방수 재료 도감: 각자의 성격을 알자
이제 선수 소개 시간이야. 방수 재료마다 성격이 달라서, 상황에 맞는 선수를 기용해야 해. ⚽
8-1. 시트 방수: 공장에서 만든 균일한 두께
아스팔트에 고분자를 섞어 성능을 높인 시트. 토치로 녹여 붙이는 방식, 접착제로 붙이는 방식, 스스로 붙는 자착식이 있어. 오랫동안 써온 검증된 재료지만 이음부 시공 품질에 성능이 크게 좌우돼.
PVC, TPO, EPDM 같은 고분자 시트. 이음부를 열풍 융착하는 종류는 접합부를 균일하게 만들 수 있어. 일부는 구획(컴파트먼트) 방식으로 나눠 누수 범위를 국한하고 주입 보수 호스를 미리 넣는 시스템도 있어.
접착층이 붙어 있어 이형지만 떼고 붙이는 시트. 화기를 안 써서 안전하고 시공이 빨라. 다만 바탕면 먼지·습기에 민감해서 프라이머와 바탕 처리가 중요해.
콘크리트 타설 전에 거푸집이나 흙막이 면에 시트를 먼저 깔고, 그 위에 콘크리트를 부어 시트와 콘크리트가 일체로 결합되게 하는 방식. 합벽이나 기초 하부처럼 나중에 붙일 수 없는 곳의 해결사야.
🧲 선부착 시트가 주목받는 이유: “물이 옆으로 못 기어간다”
일반적인 붙임 시트는 바탕과 들뜬 부분이 있으면, 시트에 작은 구멍 하나가 생겼을 때 물이 시트와 콘크리트 사이를 타고 옆으로 이동해. 그러다 저 멀리 균열을 만나 실내로 새지. 그러면 누수 위치와 실제 파손 위치가 달라서 원인을 찾기가 진짜 어려워. 이걸 업계에선 측면 이동(lateral migration)이라고 불러.
콘크리트와 완전히 결합된 시트는 이 이동 통로가 없어서, 손상이 생겨도 그 자리에 국한되는 게 핵심 장점이야.
8-2. 도막 방수: 바르면 이음매가 없다
액체를 바르거나 뿌려서 굳히는 방식이야. 이음매가 없는 연속 막을 만들 수 있고, 복잡한 형상(배관 주변, 모서리)에 유리해.
국내에서 옥상·실내에 매우 흔해. 탄성이 좋지만 두께를 현장에서 균일하게 확보하는 게 관건이고, 습한 바탕에서 들뜸(부풀음)이 생기기 쉬워. 지하 외벽 고수압 부위에 단독 사용할 땐 신중해야 해.
스프레이로 뿌리면 수십 초 안에 굳는 초속경 도막. 강도·내마모성이 우수해. 대신 전용 고가 장비와 숙련된 기술자가 필요하고 바탕 습기 관리가 중요해.
고무화 아스팔트 등을 바르거나 뿌리는 방식. 지하 외벽에 쓰이며 시트와 복합해 쓰기도 해.
💡 도막 방수 체크포인트: 두께는 성능이다
도막은 “얼마나 두껍게 발렸냐”가 곧 방수 성능이야. 그래서 시공할 때 단위면적당 사용량을 관리하고, 습윤 두께 게이지로 측정하거나 사용한 재료 통 수를 면적으로 나눠 확인해. 서류상 3mm인데 실제론 1mm라면, 그건 방수가 아니라 페인트칠이야 🎨
8-3. 벤토나이트: 물을 만나면 부풀어 오르는 점토
벤토나이트는 몬모릴로나이트가 주성분인 점토로, 물을 흡수하면 크게 팽창해서 겔 상태의 차수막을 만들어. 물을 막는 재료가 물을 이용해 작동하는, 꽤 재밌는 친구지. 부직포나 HDPE 시트 사이에 벤토나이트를 넣은 매트·패널 형태로 써.
👍 장점
약간의 손상이나 작은 구멍은 팽창하면서 스스로 메우는 자가치유 성질이 있어. 습한 바탕이나 시공 중 비에도 비교적 유연하게 대응돼.
👎 주의
팽창하려면 구속(누르는 힘)이 필요해. 되메움 다짐이 부족하면 제 기능을 못 해. 또 염분이 많은 해안가 지하수나 특정 오염 지하수에서는 팽창 성능이 떨어질 수 있어 지하수 수질 확인이 필요해. 콘크리트 타설 전에 미리 물에 젖으면 제 기능을 잃는 조기 수화도 조심해야 해.
8-4. 시멘트계 방수: 콘크리트의 친척
방수제를 섞은 시멘트 모르타르를 바르는 방식. 국내에서 오래 써왔고 저렴해. 하지만 신축성이 거의 없어서 구조체에 균열이 생기면 방수층도 같이 깨져. 지하 내벽 보조 방수, 수압이 낮은 곳 위주로 써.
콘크리트 표면에 바르거나 콘크리트에 섞으면, 성분이 물과 반응해 공극·미세균열 속에 불용성 결정을 만들어 막아. 미세균열을 메우는 효과가 알려져 있고, 콘크리트와 일체화되어 배면(내방수)에도 적용 가능한 게 강점. 다만 메울 수 있는 균열 폭에 한계가 있고, 움직이는 균열(신축이음 등)은 못 막아.
시멘트에 폴리머를 섞어 접착성·유연성을 개선한 방수재. 시멘트계의 단단함과 도막의 유연함 사이 어딘가에 있는 하이브리드 선수야.
8-5. 수밀 콘크리트: 구조체가 곧 방수층
Type B의 주인공이야. 콘크리트를 아주 치밀하게 만들고 균열을 제어해서 물이 통과하지 못하게 하는 설계지. 중요한 건, 콘크리트 자체는 생각보다 꽤 물을 잘 막는다는 점이야. 진짜 문제는 콘크리트가 아니라 균열과 이음부야.
📉 물시멘트비를 낮게
물이 많으면 수화하고 남은 물이 빠져나간 자리가 공극으로 남아. 물시멘트비를 낮추면 조직이 치밀해져. 작업성은 감수제로 보완.
🧪 혼화재료 활용
플라이애시·고로슬래그 미분말 같은 혼화재는 장기적으로 조직을 치밀하게 하고 수화열을 낮추는 데 도움을 줘. 공극을 막는 방수 혼화제도 있어.
📏 균열 폭 제어
철근을 촘촘히 배근해 균열을 “가늘고 여러 개”로 분산시켜. 구조 설계 기준에서도 수밀성이 요구되는 구조물은 허용 균열 폭을 엄격하게 관리해.
💧 양생이 반이다
타설 후 충분히 습윤 양생해야 표면이 치밀해지고 초기 건조수축 균열이 줄어. 지하 매스 콘크리트는 온도 균열 관리도 필수.
9. 위치별 설계 포인트: 바닥, 벽, 상부 슬래브
9-1. 기초 바닥: 가장 큰 수압을 받는 곳
기초 바닥은 가장 깊은 곳이라 수압도 최대야. 그런데 콘크리트를 붓고 나면 하부엔 영원히 접근 불가지. 그래서 바닥 방수는 보통 이런 순서로 구성돼.
터파기 바닥을 평탄하게 고르는 얇은 콘크리트. 방수층을 깔 깨끗하고 평평한 바탕을 만들어.
시트(특히 선부착형), 벤토나이트 매트 등을 깔아. 벽체 방수와 이어질 수 있도록 가장자리를 충분히 남겨둬야 해. 이게 나중에 벽체 방수와 연결되는 생명줄이야.
철근 작업 중 방수층이 찢어지지 않도록 보호 모르타르나 보호재를 덮어. 철근 받침(스페이서)이 방수층을 뚫지 않도록 하는 것도 체크.
매트 기초가 두꺼우면 수화열이 커서 온도 균열이 생기기 쉬워. 타설 구획, 타설 순서, 양생 계획을 미리 세워둬.
9-2. 외벽: 작업 공간이 있느냐가 갈림길
🧑🔧 일반 외방수
흙막이와 구조벽 사이에 여유 공간이 있으면, 벽체 콘크리트 타설 후 외부에서 방수층을 붙이고 보호재·배수판을 설치한 뒤 되메워. 가장 정석적이고 품질 확인도 쉬워.
🧱 합벽 시공
흙막이 벽면에 바로 붙여 구조벽을 칠 때는 콘크리트 타설 전에 흙막이 면에 선부착 시트나 벤토나이트 패널을 붙여야 해. 흙막이 면이 울퉁불퉁하면 바탕 정리를 먼저 해야 하고, 흙막이 벽체의 누수부는 미리 지수 처리가 필요해.
⚠️ 지하연속벽(슬러리월)을 본벽으로 쓰는 경우
도심 대형 업무시설에선 지하연속벽을 흙막이 겸 영구 구조벽으로 쓰기도 해. 이때 약점은 패널과 패널 사이 이음부야. 이음부에서 누수가 생기기 쉬워서, 이음부 지수 처리와 함께 내부에 이중벽(내벽)과 배수 공간을 두는 방식(Type C 성격)이 흔히 함께 쓰여. 탑다운(역타) 공법이면 슬래브와 벽체 접합부도 별도 지수 계획이 필요해.
9-3. 지하층 상부 슬래브: 위에서도 물이 온다
지상은 건물 한 동, 나머지 대지는 지하주차장 위 조경이나 광장인 경우 많지? 그 지하주차장 지붕(상부 슬래브)은 사실상 흙과 나무를 얹은 옥상이야.
🌳 뿌리 침투 방지
나무 뿌리는 생각보다 공격적이라 방수층 이음부를 뚫고 들어가기도 해. 조경 하부엔 방근층(뿌리 침투 방지층)이나 방근 성능이 있는 방수재를 써.
📐 물매(경사)와 배수
상부 슬래브엔 물이 고이지 않도록 경사를 주고, 배수판과 배수 드레인으로 빗물을 빨리 빼야 해. 물이 고이면 슬래브 이음부·균열로 그대로 내려와.
🚧 공사 중 손상
방수 후 보호층을 깔기 전 장비가 지나가거나 자재를 쌓으면 방수층이 찢어져. 상부 방수는 시공 순서 관리가 핵심이야.
🔗 건물 접합부
타워 외벽과 지하 상부 슬래브가 만나는 지점은 거동(움직임)이 다른 두 구조가 만나는 곳이라 신축이음과 방수 연결 디테일을 꼼꼼히 설계해야 해.
10. 누수의 90%는 여기서 생긴다: 취약부 디테일
현장 사람들 사이에서 흔히 하는 말이 있어. “방수는 면이 아니라 선과 점에서 실패한다.” 넓은 평면은 대체로 문제가 없고, 이음부·모서리·관통부 같은 선과 점에서 물이 새거든. 그러니 설계 도면에서 가장 공을 들여야 할 곳도 여기야.
10-1. 시공 이음(Construction Joint)
콘크리트는 한 번에 다 부을 수 없으니 바닥 따로, 벽 따로, 층마다 끊어서 쳐. 이렇게 먼저 친 콘크리트와 나중 친 콘크리트가 만나는 면이 시공 이음이야. 이 면은 완전히 한 몸이 되지 않아서 물이 지나가는 고속도로가 되기 쉬워.
시공 이음부에 쓰는 대표적인 지수재(물막이 재료)는 이래.
PVC 등으로 만든 띠 모양 판을 이음면 중앙에 반쯤 걸쳐 묻어. 물이 이음면을 따라 들어오다 판을 만나 우회해야 하니 경로가 길어지고 막혀. 다만 콘크리트 타설 중 판이 눕거나 접혀버리면 효과가 사라져서 고정 철물로 단단히 고정하는 게 핵심이야.
물을 만나면 부풀어 오르는 고무·벤토나이트계 띠. 이음면에 붙여두면 물이 들어올 때 팽창해서 틈을 메워. 시공이 쉽지만 타설 전 비를 맞아 미리 팽창하면 곤란하니 지연 팽창형을 쓰거나 타이밍 관리가 필요해. 또 피복 두께가 얇은 곳에 두면 팽창압으로 콘크리트가 깨질 수 있어.
이음면에 구멍 뚫린 호스를 미리 깔아두고 끝을 밖으로 빼놔. 나중에 누수가 생기면 이 호스로 수지(에폭시, 아크릴 등)를 주입해 이음면을 채워. “미래의 나에게 보내는 보험” 같은 장치지 📦
먼저 친 콘크리트 표면의 레이턴스(표면 약한 막)를 제거하고 거칠게 처리해서 새 콘크리트와 잘 붙게 해. 지수재만 믿지 말고 이음면 자체 품질도 챙겨야 해.
10-2. 신축 이음(Expansion Joint)
시공 이음은 “끊었다 이어 친 곳”이고, 신축 이음은 “일부러 움직이게 끊어둔 곳”이야. 건물이 크면 온도 변화나 부동침하로 움직이니까, 미리 틈을 만들어 균열을 그쪽으로 유도하는 거지. 문제는 계속 움직인다는 것. 그래서 여기엔 딱딱한 재료가 아니라 움직임을 따라갈 수 있는 지수재(중앙에 굴곡부가 있는 지수판, 신축 대응 실링재와 커버 등)가 들어가야 해. 지하에서 신축 이음은 그 자체로 누수 위험이 크기 때문에 가능하면 개수를 최소화하는 방향으로 설계하는 경우가 많아.
10-3. 관통부: 배관·전선이 지나가는 구멍
상업·업무시설 지하는 상하수도, 소방, 가스, 전력 인입선, 통신선이 외벽을 뚫고 들어와. 구멍 하나하나가 잠재적 누수 지점이야.
🔩 지수 링 달린 슬리브
콘크리트 타설 전에 미리 매립하는 슬리브(관)에 둥근 지수판(지수 링)을 달아, 슬리브 바깥면을 타고 물이 들어오는 걸 막아.
🧩 관통부 실링 장치
슬리브와 배관 사이 틈은 고무 실링 모듈이나 기계식 압착 실, 팽창 실링재로 막아. 나중에 배관 추가될 걸 대비해 예비 슬리브를 계획하는 것도 센스.
📍 사후 천공 금지 원칙
완공 후 외벽을 새로 뚫는 건 방수층을 찢는 일이야. 그래서 설계 단계에서 설비·전기·통신 도면과 관통부 위치를 확정하는 게 매우 중요해. 이게 협업이 안 되면 꼭 나중에 “여기 하나만 뚫을게요”가 생겨.
10-4. 그 밖의 숨은 복병들
🪛 거푸집 긴결재 구멍
벽 거푸집을 잡아주는 폼타이가 벽을 관통하면서 구멍을 남겨. 지하 외벽엔 지수판이 붙은 전용 타이를 쓰고, 콘(구멍)은 무수축 모르타르 등으로 꼼꼼히 메워.
📐 모서리·단차부
바닥과 벽이 만나는 내모서리, 외모서리는 시트가 꺾이면서 들뜨기 쉬워. 보강 시트를 덧대고, 바닥 방수와 벽 방수의 겹침 길이를 충분히 확보해.
🛗 엘리베이터 피트·집수정
기초보다 더 깊이 파인 곳이라 수압이 가장 크고 형상이 복잡해. 방수가 끊기기 쉬운 단차 디테일을 별도 상세도로 그려야 해.
⚓ 앵커·말뚝 머리
부력 대응 영구앵커나 말뚝 머리가 기초 방수층을 관통하는 곳. 방수재 제조사의 관통부 전용 상세를 따르고, 보강재로 이중 처리해.
11. 콘크리트 균열: 방수의 최대 적과 친해지기
콘크리트는 거의 확실하게 금이 가. “금이 안 가게”가 아니라 “금이 어디에, 얼마나, 언제 갈지 통제하는 것”이 목표야.
🔥 수화열
시멘트가 굳으면서 열이 나. 두꺼운 기초는 속은 뜨겁고 겉은 식으면서 온도차로 균열이 생겨. 저발열 배합, 분할 타설, 보온 양생으로 대응.
🏜️ 건조수축
콘크리트가 마르면서 줄어드는데, 바닥이나 기존 벽에 붙잡혀 있으면 못 줄어들어 갈라져. 길게 이어진 지하 벽에서 일정 간격으로 세로 균열이 생기는 게 대표적.
⚖️ 구조적 하중
수압·토압·부등침하로 생기는 휨·인장 균열. 구조 설계 단계에서 균열 폭 검토로 관리.
🧰 시공 결함
재료 분리, 다짐 부족으로 생긴 곰보(골재가 드러난 부분), 콜드조인트(계획에 없던 이음). 이건 순전히 시공 품질 문제야.
🔁 신기한 현상: 자기치유(Autogenous Healing)
아주 미세한 균열은 물이 천천히 통과하면서 미수화 시멘트가 반응하거나 탄산칼슘이 침전돼 저절로 막히는 경우가 있어. 그래서 초기에 살짝 비치던 균열이 시간이 지나 마르기도 해. 다만 이건 균열이 충분히 가늘고 수압·유속이 크지 않을 때 이야기고, 설계에서 믿고 기댈 대상은 아니야. 앞서 말한 침투성 결정형 재료는 이 현상을 화학적으로 촉진하는 아이디어라고 보면 돼.
12. 배수 시스템 설계: 들어온 물은 우아하게 내보내기
방수와 배수는 경쟁 관계가 아니라 짝꿍이야. 외부 배수로 방수층에 걸리는 수압을 낮추고, 내부 배수로 혹시 들어온 물을 안전하게 처리하지.
12-1. 외부 배수: 수압을 줄여주는 조력자
🧇 배수판(드레인보드)
방수층 바깥에 요철이 있는 플라스틱 판을 붙여서, 흙 속의 물이 판 사이 공간을 타고 아래로 흘러내리게 해. 방수층에 물이 머물며 압력을 주는 걸 줄이고, 되메움 시 방수층 보호 역할도 해.
🧺 필터(부직포)
배수판 흙 쪽에 부직포를 붙여 흙 입자가 배수 공간으로 들어와 막는 걸 방지. 필터가 없거나 부적절하면 배수판은 결국 흙으로 꽉 차서 무용지물이 돼.
🕳️ 유공관
벽 하부 기초 주변에 구멍 뚫린 관을 둘러 모인 물을 집수정으로 보내. 관 주변을 자갈과 필터로 감싸 막힘을 줄여.
12-2. 내부 배수: 마지막 방어선
BS 8102 Type C처럼 구조벽 안쪽에 돌기가 있는 배수 멤브레인을 붙이고, 벽 하부에 배수 채널을 만들어 집수정으로 보내는 방식이야. 국내에선 지하 외벽 안쪽에 블록이나 경량벽으로 내벽을 세우고 사이에 배수로를 두는 이중벽 구조가 오래 쓰여왔어.
⚠️ 배수 시스템 설계 시 꼭 챙길 것
• 펌프는 최소 두 대(주·예비)로, 번갈아 운전하거나 자동 전환되게
• 비상전원 연결: 폭우와 정전은 같이 온다
• 고수위 경보: 집수정 수위가 비정상적으로 오르면 방재실에 알림
• 점검구·청소구: 배수 채널에 석회질 침전물(백화)이 쌓이면 막혀. 청소할 수 있는 구조여야 해
• 역류 방지: 외부 하수관이 넘칠 때 물이 거꾸로 들어오지 않도록 체크밸브 등 계획
13. 시공 품질 관리와 검사: 서류보다 현장
아무리 설계가 완벽해도 현장에서 구멍 하나면 끝이야. 그리고 지하 방수는 되메우면 다시 볼 수 없으니 “묻기 전 검사”가 전부라고 봐도 돼.
콘크리트 표면의 돌출물, 곰보, 레이턴스, 습도, 먼지 확인. 시트나 도막이 붙을 바탕이 엉망이면 접착이 안 돼.
설계에 명시한 규격·두께의 제품인지, 품질 증명 서류가 맞는지, 보관 상태(직사광선, 습기)가 적절한지 확인.
시트 겹침 폭이 규정대로인지, 융착부가 연속적인지. 열풍 융착 시트는 공기압이나 진공 장치로 이음부 밀실성을 시험하는 방법이 쓰여.
습윤 두께 게이지 측정, 재료 사용량 대조.
철근 작업이나 장비 통행으로 생긴 찢어짐을 확인하고 즉시 보수. 일부 방수 시스템은 전기적 누설 탐지 방식으로 구멍을 찾기도 해.
묻히기 전 모든 디테일을 사진으로 남겨. 나중에 누수가 생겼을 때 원인 추적의 결정적 증거가 돼.
💡 담수 시험 (물 채워보기)
상부 슬래브나 피트처럼 물을 담을 수 있는 곳은 방수 완료 후 물을 일정 깊이로 채워 일정 시간 두고 하부 누수를 확인하는 담수 시험을 해. 단순하지만 가장 확실한 검사 중 하나야. 단, 담수 하중을 구조체가 견딜 수 있는지는 미리 확인해야 해.
14. 그래도 새면? 누수 보수 기술
현실은 냉정해. 아무리 잘해도 지하 누수는 생길 수 있어. 그래서 보수 방법도 알아두는 게 좋아. 대부분 실내 쪽에서 작업하게 돼.
💉 주입 공법
균열을 따라 주입구를 설치하고 압력을 가해 수지를 밀어 넣어. 물이 흐르는 균열엔 물과 반응해 발포·팽창하는 우레탄계를, 구조적 결합이 필요한 마른 균열엔 에폭시를 주로 써. 움직이는 균열엔 유연한 재료가 맞아.
🌐 커튼 그라우팅
벽을 관통하는 구멍을 촘촘히 뚫어 벽 바깥 흙 속으로 겔화되는 재료(아크릴계 등)를 주입해, 구조체 바깥에 새로운 차수막을 만드는 방식. 외부 방수층이 크게 손상됐을 때 쓰는 대규모 처방이야.
📦 미리 깐 보험 쓰기
시공 때 이음부에 주입 호스를 깔았다면, 끝단으로 수지를 넣기만 하면 돼. 이래서 설계 때 넣으라고 하는 거야.
🧭 막기보다 돌리기
당장 완전 차수가 어려우면 물을 배수로로 유도해 실내 피해를 막는 응급 처치도 있어. 근본 해결은 아니지만 전기실 같은 곳에선 시간을 벌어줘.
⚠️ 보수의 함정: 한쪽 막으면 옆으로 샌다
수압이 걸린 상태에서 한 지점만 주입해 막으면, 물은 옆의 다음 약점으로 길을 바꾸는 경우가 많아. “여기 막았더니 저기서 새요”가 반복되는 이유야. 그래서 보수는 국소 처리보다 누수 경로 전체(이음부 라인 전체 등)를 계획적으로 처리하는 게 효과적이야.
15. 상업·업무건축 시나리오로 정리해보기
이론은 충분히 했으니, 가상의 프로젝트로 설계 흐름을 한번 따라가 볼게. 실제 수치는 부지마다 다르니까 사고 과정에 집중해서 봐줘.
🏢 가상 프로젝트: 도심 업무시설, 지상 20층 / 지하 5층
• 대지가 꽉 차서 외벽은 흙막이 합벽 시공
• 인근에 하천이 있어 지하수위가 높고 계절 변동 있음
• 지하 1~3층 주차장, 지하 4층 기계실, 지하 5층 전기실·발전기실·집수정
• 타워 외 구간은 지하주차장 상부에 공개공지 조경
주차장은 완화된 등급, 기계실은 중간, 전기실·발전기실은 최고 등급으로 구분. 같은 외벽이라도 전기실이 접한 구간은 방어선을 하나 더 둔다.
장기 유지관리비, 주변 지반 영향, 부력 대책 비용을 비교. 예를 들어 내수압 설계를 택한다면 타워 외곽 주차장 구간에 영구앵커 등 부력 대책을 구조팀과 함께 검토.
구조체는 수밀 콘크리트와 균열 제어 배근(Type B), 외면에는 합벽이므로 흙막이 면에 선부착 시트(Type A), 전기실 접한 벽과 바닥에는 내부 배수 공간과 이중벽(Type C)을 추가.
모든 시공 이음에 지수재와 주입 호스, 흙막이 버팀보·앵커 관통부와 전력 인입 관통부는 별도 상세도, 엘리베이터 피트와 집수정 단차부도 전용 상세.
방근 성능 방수층, 보호층, 배수판, 경사와 드레인. 타워 외벽과의 접합부엔 신축 대응 디테일.
집수정 펌프 이중화, 비상전원, 고수위 경보를 방재실과 연동. 전기실은 바닥을 주변보다 높이거나 물이 넘어오지 않도록 턱을 두는 등 침수 대비 계획을 같이 세운다.
공사용 배수 중단 시점을 구조 검토와 연동, 묻히기 전 검사와 사진 기록, 이음부 시험.
보다시피 지하 방수는 방수 전문가 혼자 하는 일이 아니야. 지반, 구조, 설비, 전기, 조경, 시공이 다 엮인 협업 과제지. 이런 다분야 협업에서 부분적인 전문 검토(도면 작성, 상세도 모델링, 견적 검토 같은)가 필요할 때 재능넷 같은 재능 공유 플랫폼에서 해당 분야 전문가의 도움을 받는 것도 현실적인 방법이 될 수 있어.
16. 설계자를 위한 체크리스트
✅ 설계 지하수위를 계절 변동까지 고려해 정했나?
✅ 지하수 수질(염분, 오염)을 확인했나?
✅ 되메움 흙의 배수성과 우물 효과 가능성을 봤나?
✅ 공간별 요구 성능 등급을 나눴나?
✅ 내수압 vs 영구배수의 장기 비용을 비교했나?
✅ 방어선이 최소 2개 이상인가(고등급 공간)?
✅ 부력 검토를 완공 후·공사 중 모두 했나?
✅ 시공 이음, 신축 이음 지수 상세가 있나?
✅ 관통부 위치가 설비·전기와 확정됐나?
✅ 바닥-벽 방수 연결(겹침)이 끊김 없나?
✅ 피트·집수정 단차부 상세가 있나?
✅ 펌프 이중화·비상전원·경보가 있나?
✅ 배수 채널 청소 동선이 있나?
✅ 주입 호스 등 보수 대비 장치를 넣었나?
✅ 준공 도서에 방수 상세·사진이 남았나?
17. 자주 묻는 질문
Q. 수밀 콘크리트만 잘 치면 방수층 없어도 되지 않아?
가능은 해. 실제로 Type B 단독으로 설계하는 사례도 있어. 다만 그러려면 균열 제어 설계, 이음부 지수, 타설·양생 품질 관리가 정말 철저해야 해. 그리고 콘크리트는 수증기를 일부 통과시킬 수 있어서, 습도에 민감한 공간이라면 추가 방어선이나 환기·제습 계획이 필요해. 요구 성능이 높은 공간은 조합이 안전해.
Q. 지하주차장 바닥이 여름마다 젖는데 방수가 잘못된 거야?
앞에서 말한 결로일 가능성이 꽤 높아. 여름철 덥고 습한 외기가 차가운 지하 바닥에 닿으면 이슬이 맺히거든. 젖는 범위가 넓고 고르며 날씨에 따라 달라지면 결로를 먼저 의심하고, 환기·제습 계획을 보는 게 순서야.
Q. 내방수는 무조건 나쁜 거야?
아니야. 외부 작업이 불가능한 리모델링이나 보수에선 사실상 유일한 선택지일 때가 많아. 다만 수압이 방수층을 뜯어내는 방향으로 작용하니, 콘크리트와 화학적으로 결합하는 재료를 쓰고 수압 조건을 꼼꼼히 확인해야 해. 신축이라면 외방수를 기본으로 두고 내방수를 보조로 쓰는 게 일반적이야.
Q. 방수 재료는 비싼 게 무조건 좋은 거야?
재료 등급보다 조건과의 궁합이 더 중요해. 벤토나이트는 구속이 없으면, 도막은 바탕이 젖어 있으면, 시트는 이음부가 엉성하면 아무리 좋은 제품도 실패해. 그리고 실패의 대부분은 재료가 아니라 이음·관통·모서리 같은 디테일에서 일어나.
Q. 영구배수 공법 건물은 위험한 거야?
위험하다고 단정할 순 없어. 설계대로 배수가 유지되고 펌프·전원이 관리되면 제 역할을 해. 다만 배수 기능이 떨어졌을 때 구조체에 예상 밖의 수압이 걸릴 수 있다는 구조적 특성이 있으니, 정기 점검과 배수량 모니터링이 중요해.
18. 마무리: 지하 방수는 “겹”과 “선”의 예술
오늘 이야기를 한 줄로 줄이면 이거야.
“물을 이해하고(수압·경로), 공간을 나누고(요구 성능), 방어선을 겹치고(Type A·B·C 조합), 선과 점을 집요하게 챙겨라(이음·관통·모서리).”
지하 방수는 완공되는 순간 흙 속으로 사라지는, 눈에 안 보이는 기술이야. 그래서 잘하면 아무도 몰라주고, 못하면 모두가 알게 되지 😂 하지만 건물이 수십 년 동안 지하 전기실의 불을 켜고, 주차장을 뽀송하게 유지하는 건 결국 이 보이지 않는 설계 덕분이야.
다음에 건물 지하주차장 내려갈 일 있으면, 벽에 하얗게 번진 백화나 바닥 배수로를 한번 슬쩍 봐봐. 그 자국 하나하나가 “물과 건물 사이의 조용한 전쟁”의 흔적이란 걸 이제 알아볼 수 있을 거야. 🌊🏢
댓글 작성
이 글에 대한 여러분의 생각을 들려주세요
로그인이 필요합니다
댓글을 작성하려면 먼저 로그인해주세요.
댓글 0
지식인의 숲 - 지적 재산권 보호 고지
지적 재산권 보호 고지
- 저작권 및 소유권: 본 컨텐츠는 재능넷의 독점 AI 기술로 생성되었으며, 대한민국 저작권법 및 국제 저작권 협약에 의해 보호됩니다.
- AI 생성 컨텐츠의 법적 지위: 본 AI 생성 컨텐츠는 재능넷의 지적 창작물로 인정되며, 관련 법규에 따라 저작권 보호를 받습니다.
- 사용 제한: 재능넷의 명시적 서면 동의 없이 본 컨텐츠를 복제, 수정, 배포, 또는 상업적으로 활용하는 행위는 엄격히 금지됩니다.
- 데이터 수집 금지: 본 컨텐츠에 대한 무단 스크래핑, 크롤링, 및 자동화된 데이터 수집은 법적 제재의 대상이 됩니다.
- AI 학습 제한: 재능넷의 AI 생성 컨텐츠를 타 AI 모델 학습에 무단 사용하는 행위는 금지되며, 이는 지적 재산권 침해로 간주됩니다.
아직 댓글이 없습니다.
