1. 시작은 의심에서: "그거 사기 아니야?"

에어컨 카탈로그나 히트펌프 보일러 스펙시트를 보면 이런 숫자가 적혀 있습니다.
COP 4.2, 혹은 난방 효율 420%.

공학을 조금이라도 배운 사람이라면 여기서 바로 손이 올라갑니다.
"효율이 100%를 넘는다고? 에너지 보존 법칙은 어디 갔지?"

합리적인 의심입니다. 그리고 이 의심을 푸는 열쇠는 단어 하나에 있습니다.
히트펌프는 열을 생성(generate)하지 않습니다. 열을 이송(transfer)합니다.

즉 COP 4.2는 "1을 넣어 4.2를 창조했다"가 아니라,
"1의 일(work)로 3.2의 열을 바깥에서 끌어오고, 그 1도 결국 열로 합류해서 총 4.2가 됐다"는 뜻입니다.
에너지 보존은 완벽하게 지켜집니다. 오히려 히트펌프는 열역학 제1법칙의 가장 정직한 증거입니다.

2. 겨울 영하 10도의 공기에도 '열'은 넘쳐난다

두 번째 의문이 따라옵니다. "영하 10도 공기에서 무슨 열을 뽑아?"

여기서 우리가 일상적으로 쓰는 '차갑다'는 감각과, 공학에서 말하는 열에너지의 절대량은 전혀 다른 개념이라는 점을 짚어야 합니다.
열역학의 기준점은 섭씨 0도가 아니라 절대영도, 즉 -273.15℃입니다.

영하 10도 공기는 절대온도로 263K입니다.
절대영도로부터 무려 263도만큼 뜨거운 상태죠.
사람 피부에는 차갑지만, 분자 운동 에너지 관점에서는 여전히 어마어마한 열의 저수지입니다.

문제는 양이 아니라 방향입니다. 열은 스스로 높은 곳에서 낮은 곳으로만 흐릅니다(열역학 제2법칙).
263K 바깥 공기가 293K 거실로 자발적으로 흘러들 리는 없습니다.

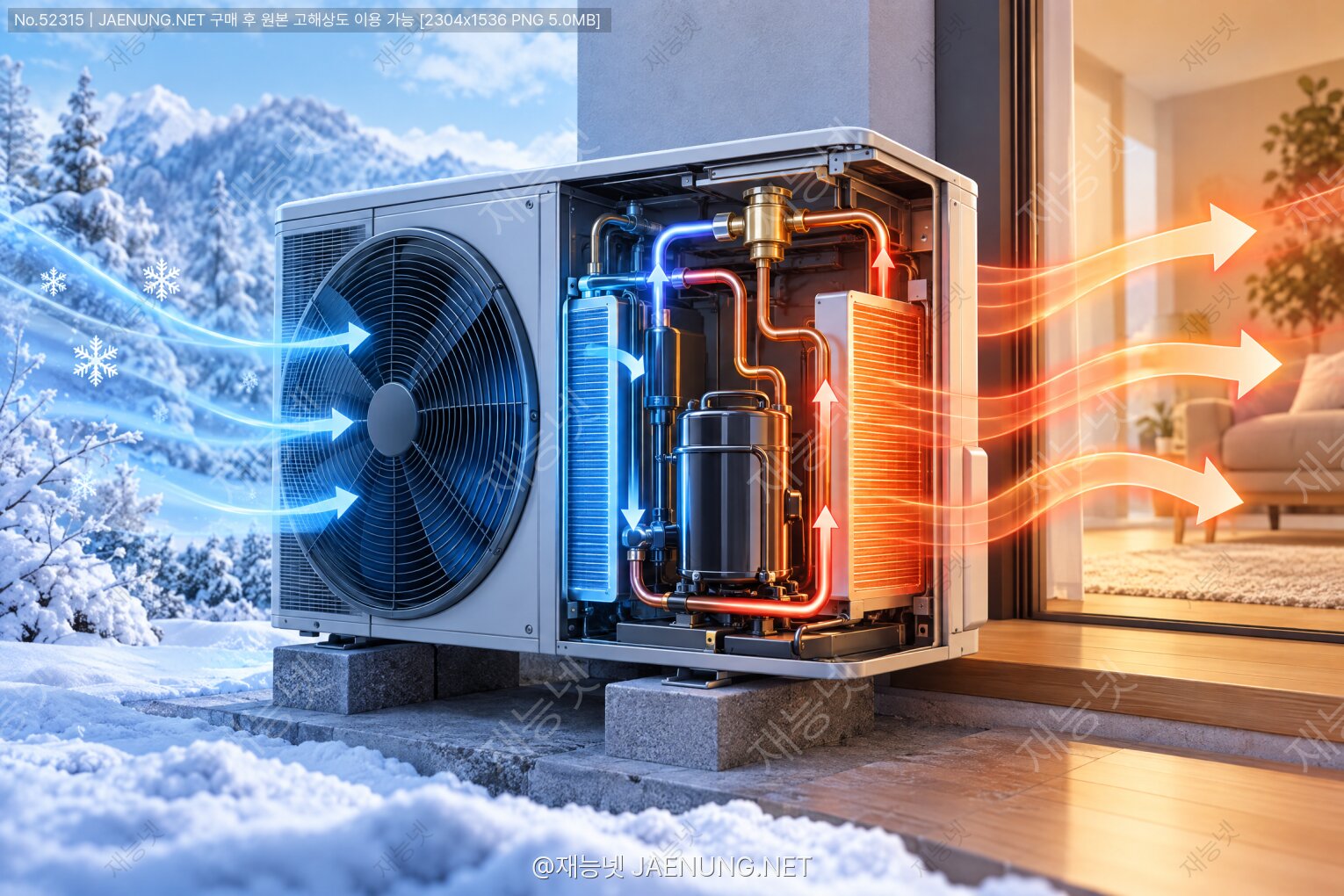

그래서 펌프가 필요합니다. 물을 낮은 저수지에서 높은 물탱크로 퍼 올리듯, 열을 낮은 온도에서 높은 온도로 강제로 밀어 올리는 기계. 이름 그대로 '히트(heat) 펌프(pump)'입니다.

3. 냉매라는 '열 운반 셔틀': 4단계 사이클 해부

히트펌프의 몸통은 증기압축 냉동사이클(Vapor Compression Cycle)입니다.
에어컨, 냉장고, 김치냉장고, 제습기 모두 같은 원리입니다. 히트펌프는 단지 방향을 뒤집어 실내를 데우는 쪽으로 쓰는 것뿐입니다.

주인공은 냉매(refrigerant)입니다. R-32, R-410A, R-290(프로판), CO₂(R-744) 같은 물질이죠.
이들의 공통점은 적당한 압력 범위에서 쉽게 끓고 쉽게 응축되는 것입니다.
그리고 여기서 결정적인 물리 현상이 등장합니다. 상변화 잠열입니다.

① 증발기 (Evaporator) — 바깥에서 열을 훔친다

팽창밸브를 거쳐 저압·저온 상태가 된 냉매가 실외기 열교환기로 들어갑니다.
이때 냉매의 포화온도는 대략 -20 ~ -5℃ 수준.
바깥 공기가 -10℃여도, 냉매가 그보다 더 차가우면 열은 공기 → 냉매 방향으로 자연스럽게 흐릅니다.

열을 받은 냉매는 끓어서 기체가 됩니다. 이 과정에서 흡수한 열이 바로 Q_L, 공짜로 얻는 환경열입니다.

② 압축기 (Compressor) — 전기가 투입되는 유일한 곳

여기가 히트펌프의 심장이자 기계공학의 정수입니다.
스크롤·로터리·스크류 압축기가 저압 기체를 고압으로 압축합니다.
기체는 압축되면 온도가 급상승합니다. 이상기체의 단열압축 관계식으로 보면:

T2 / T1 = (P2 / P1)^((k-1)/k)     k = 비열비(Cp/Cv)

압력비가 3~4배면 토출 가스 온도는 70~100℃까지 치솟습니다.
차가운 바깥에서 긁어모은 미지근한 열이, 압축이라는 물리적 행위 하나로 '쓸 만한 고온'으로 승격되는 순간입니다.
전기요금이 나가는 지점도 정확히 여기입니다.

③ 응축기 (Condenser) — 실내에 열을 쏟아낸다

고온·고압 기체가 실내 열교환기(또는 온수 탱크)를 지나며 열을 뱉고 액체로 응축됩니다.
이때 방출되는 열이 Q_H이며, 값은 정확히 Q_L + W입니다.
즉, 바깥에서 가져온 열 + 압축기가 투입한 일이 전부 실내로 들어옵니다. 버려지는 게 거의 없습니다.

④ 팽창밸브 (Expansion Valve) — 다시 차갑게

고압 액체가 모세관이나 전자팽창밸브(EEV)를 통과하며 압력이 급락합니다.
일부가 순간 기화하며 스스로 온도를 끌어내리는 플래시 가스(flash gas) 현상이 발생하고, 냉매는 다시 저온 상태로 돌아가 ①로 향합니다.
이론상 등엔탈피(isenthalpic) 과정으로 다룹니다.

4. COP와 카르노 한계: 숫자가 말해주는 진실

성능계수 COP(Coefficient of Performance)의 정의는 단순합니다.

난방 COP = Q_H / W        (얻은 열 ÷ 투입 일)
냉방 COP(EER) = Q_L / W   (제거한 열 ÷ 투입 일)

그리고 이 값에는 절대 넘을 수 없는 천장이 있습니다. 카르노(Carnot) 한계입니다.

COP_carnot(난방) = T_H / (T_H - T_L)      [단위: 절대온도 K]

식을 뜯어보면 히트펌프 설계의 모든 전략이 여기서 나옵니다.
분모, 즉 실내외 온도차(리프트)가 작을수록 COP는 폭발적으로 커집니다.

표가 알려주는 실무 교훈 두 가지입니다.

첫째, 히트펌프는 저온 난방과 궁합이 좋습니다.
70℃ 라디에이터보다 35℃ 바닥난방(온수 온돌)이 압도적으로 유리합니다.
우리나라 온돌 문화가 히트펌프와 의외로 잘 맞는 이유입니다. 방열 면적이 넓으니 낮은 온도로도 충분하니까요.

둘째, 아무리 추워도 COP가 1 아래로 잘 안 떨어집니다.
COP 1.5라도 전기히터(COP 1.0)보다 50% 이득입니다.
극한 조건에서만 보조 전열히터가 개입할 뿐, 대부분 시간대에는 여전히 히트펌프가 이깁니다.

5. 현실의 벽: 제상, 압축비, 그리고 인버터의 반격

겨울철 최대의 적, 서리(Frost)

외기 온도 0~7℃, 습도가 높은 날. 증발기 표면 온도는 영하로 내려가 있습니다.
공기 중 수분이 열교환기 핀에 서리로 얼어붙습니다.
서리는 훌륭한 단열재이자 공기 흐름 방해물이라, 열전달 성능을 급격히 떨어뜨립니다.

그래서 히트펌프는 주기적으로 제상(Defrost) 운전을 합니다.
사륜밸브를 순간 반전시켜 일부러 냉방 모드로 돌려 실외기를 녹이는 것이죠.
이 시간 동안 실내 난방은 잠시 멈추고 전기는 소모됩니다. SCOP를 갉아먹는 주범입니다.

최신 기종은 핀 간격 최적화, 유량 센서 기반 스마트 디프로스트로 제상 횟수를 줄입니다.

압축비의 딜레마와 2단 압축

외기가 떨어질수록 증발압력이 낮아져 압축비가 커지고, 체적효율이 떨어져 냉매 순환량 자체가 줄어듭니다.
필요한 난방량은 늘어나는데 기계 능력은 줄어드는 이중고입니다.

해법이 기계공학의 묘미입니다.

EVI(Enhanced Vapor Injection) / 이코노마이저 사이클
냉매 일부를 중간압으로 팽창시켜 과냉각을 만들고, 그 증기를 압축기 중간 포트로 주입합니다.
→ 압축기 토출 온도를 낮추면서 순환 질량을 늘려, -25℃에서도 정격 난방 능력의 80~100%를 유지합니다.
스크롤 압축기에 중간 주입 포트를 가공해 넣는 정밀 제조 기술이 핵심입니다.

인버터(가변속) 제어
과거 정속형은 ON/OFF로 온도를 맞췄습니다. 켜고 끌 때마다 손실이 발생했죠.
BLDC 모터 + IGBT 인버터는 압축기 회전수를 20Hz~120Hz로 무단 조절합니다.
부분부하에서 느리게 돌면 열교환기 면적 대비 냉매량이 여유로워져 오히려 COP가 올라갑니다.
그래서 실제 인버터 히트펌프는 50% 부하에서 최고 효율을 내는 경우가 많습니다. 자동차와 정반대의 감각이죠.

6. 열원을 바꾸면 게임이 달라진다

히트펌프의 성능은 결국 저온 열원의 온도가 얼마나 안정적으로 높은가에 달려 있습니다.
그래서 열원 종류에 따라 제품군이 갈립니다.

공기열원 (Air Source, ASHP)

가장 흔하고 설치비가 쌉니다. 우리가 보는 에어컨 실외기가 그것입니다.
단점은 추울 때 성능이 떨어진다는 것. 난방 수요와 성능이 역상관이라는 구조적 아이러니가 있습니다.

지열원 (Ground Source, GSHP)

지하 100~200m 보어홀을 뚫으면 연중 13~17℃로 거의 일정한 지중 온도를 만납니다.
겨울에도 온도차가 작으니 SCOP 4~5가 안정적으로 유지되고, 제상도 필요 없습니다.
대신 천공·그라우팅 비용이 크고, 지중 열수지 불균형(과도 채열로 지반 온도 하강)을 막는 설계가 필수입니다.

수열원 · 폐열원

하천수, 해수, 하수처리수, 데이터센터 배열, 공장 폐온수.
버려지던 미활용 에너지를 열원으로 쓰는 방식으로, 지역난방과 결합하면 효율이 극적으로 좋아집니다.
북유럽에서는 하수 열을 회수해 도시 난방망에 공급하는 대형 히트펌프가 이미 상용 운전 중입니다.

7. 냉매의 세대교체: 효율과 환경의 줄다리기

히트펌프 이야기에서 냉매를 빼놓을 수 없습니다.
역사는 사고와 규제의 연속이었습니다.

1세대 CFC(R-12)는 오존층을 파괴해 몬트리올 의정서로 퇴출됐습니다.
2세대 HCFC(R-22)도 같은 길을 갔고요.
3세대 HFC(R-410A, R-134a)는 오존은 안 건드리지만 지구온난화지수(GWP)가 CO₂의 수천 배였습니다. R-410A의 GWP는 약 2,088입니다.

그래서 지금은 4세대로 넘어가는 중입니다.

흥미로운 점은 환경성이 좋은 자연냉매일수록 기계 설계 난도가 올라간다는 것입니다.
CO₂ 히트펌프는 100bar가 넘는 초임계 사이클을 다뤄야 해서, 배관 두께·압축기 강성·가스쿨러 설계가 완전히 달라집니다.
프로판은 누설 시 화재 위험이 있어 밀폐 구조와 누설 감지 센서가 필수고요.
재료공학, 유체기계, 안전설계가 한 지점에서 만나는 지점입니다.

8. 시스템 관점: 좋은 히트펌프 ≠ 좋은 난방

현장에서 히트펌프가 "기대보다 별로다"라는 평가를 받는 경우, 원인은 대개 기계 자체가 아니라 시스템 설계에 있습니다.

① 과대 용량(Oversizing)
"넉넉하게 큰 걸로" 깔면 부분부하에서 짧게 켜졌다 꺼지는 단속 운전(short cycling)이 반복됩니다.
기동 손실이 누적되고 압축기 수명도 짧아집니다. 열부하 계산이 첫 단추입니다.

② 공급 온도 과설정
필요 없는데 온수를 60℃로 맞추면 COP가 그대로 반 토막 납니다.
외기 보상 제어(weather compensation)로 추울 때만 온도를 올리는 방식이 정석입니다.

③ 건물 단열과의 궁합
단열이 나쁜 집은 고온 난방이 필요하고, 고온 난방은 COP를 떨어뜨립니다.
단열 보강은 히트펌프 효율을 올리는 가장 확실한 '기계 튜닝'인 셈입니다.

④ 전력 믹스와의 관계
COP 3.5 히트펌프는 발전 효율 45% 발전소의 전기를 써도 최종 1차에너지 기준 약 1.6배 효율입니다.
재생에너지 비중이 올라갈수록 이 이점은 더 커집니다. 히트펌프가 난방 전기화(electrification)의 핵심 장치로 꼽히는 이유죠.

9. 정리: 100%를 넘는 것이 아니라, 기준이 달랐던 것

다시 처음 질문으로 돌아갑니다. "쓴 전기보다 많은 열이 나오는 게 가능한가?"

답은 이렇습니다.

가능합니다. 다만 '효율'이라는 단어를 잘못 쓰고 있었을 뿐입니다.
효율(efficiency)은 투입 에너지 대비 산출 에너지의 비율이고, 이건 절대 1을 넘을 수 없습니다.
히트펌프의 COP는 효율이 아니라 '성능계수'입니다.
출력 열의 대부분은 투입 전기가 아니라 이미 환경에 존재하던 열에서 왔습니다.

양수발전소가 전기를 써서 물을 퍼 올렸다가 다시 발전하는 것을 두고 아무도 "무에서 물을 창조했다"고 하지 않습니다.
히트펌프도 똑같습니다. 없던 열을 만든 게 아니라, 쓸 수 없던 열을 쓸 수 있게 옮긴 것입니다.

냉장고 뒤편에서 미지근한 바람이 나오는 걸 본 적 있다면, 여러분은 이미 히트펌프를 목격한 것입니다.
냉장고는 안에서 열을 빼내 뒤로 버리고, 히트펌프는 바깥에서 열을 빼내 안으로 넣습니다.
방향만 뒤집었을 뿐, 같은 기계입니다.

그리고 이 단순한 방향 전환이,
건물 난방의 에너지 소비를 3분의 1로 줄이고 산업 공정의 탈탄소를 가능하게 하는
21세기 기계공학의 가장 실용적인 해답이 되어가고 있습니다.

다음에 실외기 앞을 지나며 차가운 바람이 불어올 때,
그건 고장이 아니라 지금 이 순간 누군가의 집으로 열이 배달되고 있다는 증거라는 걸 떠올려 보시길.
