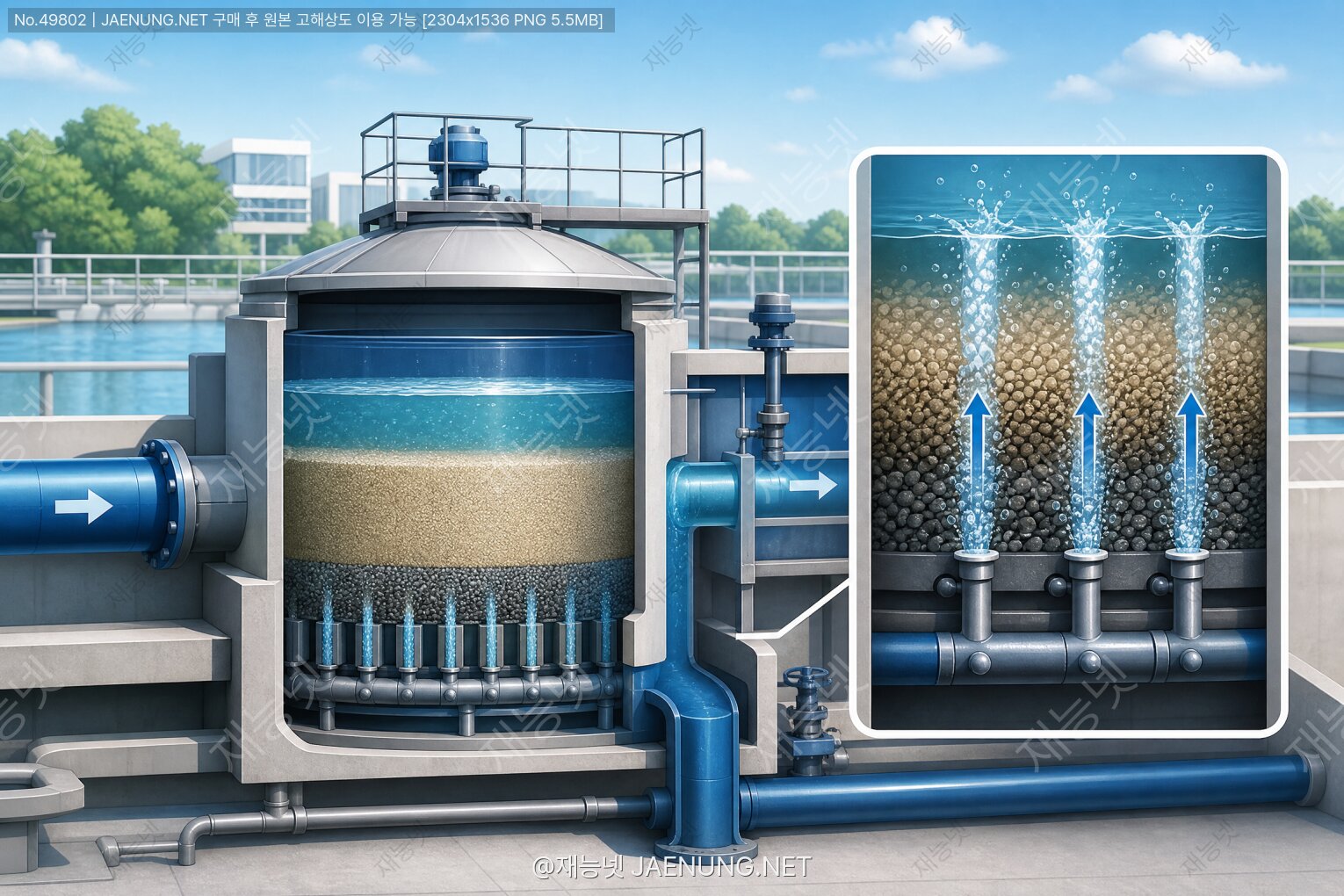

정수장 필터의 역세척 시스템 원리와 구조
우리가 매일 마시는 수돗물, 그 뒤에는 엄청난 인프라가 숨어있어요 🚰
오늘은 정수장 필터를 깨끗하게 유지해주는 역세척(Backwash) 시스템에 대해 찐하게 파헤쳐봅니다!
🤔 역세척이 뭔데요? 진짜 기초부터!
솔직히 말하면 역세척(Backwash)이라는 단어, 처음 들으면 좀 낯설죠? ㅋㅋ 근데 개념은 생각보다 엄청 직관적이에요.
정수장에서 물을 깨끗하게 만들려면 여과지(필터)를 통과시켜야 해요. 여과지는 모래, 자갈, 안트라사이트(무연탄) 같은 여재(濾材)로 채워진 층인데, 물이 위에서 아래로 통과하면서 불순물이 걸러지는 구조예요.
근데 문제가 생기죠. 계속 쓰다 보면 불순물이 여재 사이에 쌓여서 막혀버려요. 마치 청소기 필터가 먼지로 꽉 차는 것처럼요! 이렇게 되면 물이 잘 안 통과되고 처리 효율도 뚝 떨어지게 됩니다.
그래서 등장한 게 바로 역세척(Backwash)! 이름 그대로 물을 거꾸로(역방향으로) 흘려보내서 여재 사이에 낀 오염물질을 씻어내는 공정이에요. 위에서 아래로 흐르던 물을 반대로 아래에서 위로 쏴올려서 여재를 팽창시키고 불순물을 털어내는 거죠. 완전 세탁기 헹굼 모드 같은 느낌? 😂
여과지 전후의 수두손실(Head Loss)을 측정해서 판단해요. 불순물이 쌓일수록 물이 통과하기 어려워지고 압력 차이가 커지거든요. 보통 수두손실이 1.5~2.5m에 도달하거나, 운전 시간이 24~72시간을 넘으면 역세척을 시작합니다.
🏗️ 여과지 구조, 이렇게 생겼어요
역세척을 이해하려면 먼저 여과지 구조를 알아야 해요. 생각보다 레이어가 꽤 복잡하거든요!
📐 여재(濾材) 종류와 특성
| 여재 종류 | 입경(mm) | 층 두께 | 역할 |
|---|---|---|---|
| 안트라사이트 | 0.8 ~ 1.6 | 30 ~ 60cm | 조대 입자 1차 포집, 큰 불순물 제거 |
| 규사(모래) | 0.45 ~ 0.7 | 60 ~ 90cm | 미세 입자 2차 포집, 핵심 여과층 |
| 자갈 | 2 ~ 40 | 30 ~ 45cm | 지지층, 역세척 시 여재 유출 방지 |
| GAC(활성탄) | 0.8 ~ 1.2 | 60 ~ 120cm | 냄새·맛·유기물 흡착 제거 |
이중층(안트라사이트+모래) 구조가 단층 모래 필터보다 훨씬 효율적이에요. 비중 차이 때문에 역세척 후에도 자연스럽게 층이 분리되거든요. 안트라사이트(비중 1.4~1.6)가 위에, 모래(비중 2.65)가 아래에 자리 잡는 원리! 완전 물리학 활용 ㄷㄷ
🔄 역세척 시스템 작동 원리
자, 이제 진짜 핵심이에요! 역세척이 어떤 순서로 진행되는지 단계별로 뜯어봅시다. 실제 정수장에서는 이 과정이 자동화 시스템으로 돌아가는데, 엄청 정교해요 🤖
수두손실이 설정값에 도달하면 자동으로 원수 유입 밸브를 닫아요. 여과지로 들어오는 물을 완전히 차단하는 단계예요. 이때 여과지 내 수위가 서서히 낮아집니다.
고압 노즐이나 회전식 분사 장치로 여재 표면에 물을 뿌려 표면에 붙은 오염물을 1차로 떼어내요. 모든 정수장에서 하는 건 아니고, 오염 부하가 높은 곳에서 주로 사용합니다. 압력은 보통 1~3 kgf/cm² 수준.
집수장치를 통해 압축 공기를 아래에서 위로 불어넣어요. 공기 방울이 여재 사이를 통과하면서 마찰·교반 효과로 여재에 달라붙은 오염물을 강력하게 떼어냅니다. 공기 유량은 보통 15~20 m³/m²·h 수준. 이 단계가 역세척 효율을 엄청 높여줘요!
역세척 펌프가 가동되어 집수장치를 통해 깨끗한 물을 아래에서 위로 강하게 공급해요. 이때 유속이 핵심인데, 여재가 팽창(Fluidization)되어 서로 부딪히고 마찰하면서 오염물이 분리됩니다. 역세척 유속은 보통 40~60 m/h (모래 기준).
오염물이 섞인 역세척 폐수가 여과지 상부의 배수 트로프(Trough)를 넘쳐 배수관으로 빠져나가요. 이 폐수는 별도의 역세척 폐수 처리 시설로 보내져 처리됩니다. 환경 규정상 그냥 버리면 안 돼요!
역세척 후 바로 여과를 시작하면 처음 나오는 물의 수질이 불안정해요. 그래서 처음 5~15분 동안 나오는 여과수는 정수지로 보내지 않고 다시 착수정으로 돌려보내거나 배제합니다. 이걸 '초기 여과수 배제'라고 해요.
수질이 안정되면 원수 유입 밸브를 열고 정상 여과를 재개합니다. 역세척 완료! 🎉 전체 역세척 소요 시간은 보통 20~40분 정도예요.
⚙️ 역세척 시스템의 핵심 설비들
역세척이 제대로 작동하려면 여러 설비들이 유기적으로 연결되어야 해요. 각 설비가 어떤 역할을 하는지 알아봅시다!
💧 역세척 펌프 (Backwash Pump)
역세척의 심장이라고 할 수 있어요. 정수지에 저장된 깨끗한 처리수를 역방향으로 강하게 펌핑하는 장치입니다.
역세척 펌프는 일반 여과 펌프보다 훨씬 큰 유량이 필요해요. 왜냐하면 여재를 팽창시키려면 상당한 유속이 필요하거든요. 보통 여과 유속의 3~5배 수준의 유량을 공급합니다.
설계 포인트: 역세척 펌프는 보통 여과지 1~2지를 동시에 역세척할 수 있는 용량으로 설계해요. 모든 여과지를 동시에 역세척하면 정수 공급이 중단되니까요 ㅋㅋ
• 모래 단층: 40~60 m/h
• 이중층(안트라사이트+모래): 35~50 m/h
• 활성탄(GAC): 15~25 m/h
• 여재 팽창률 목표: 20~30%
• 수두손실 도달 시: 1.5~2.5m
• 최대 운전 시간: 24~72시간
• 여과수 탁도 초과 시: 0.3 NTU
• 역세척 소요 시간: 20~40분
💨 공기 세척 시스템 (Air Scour System)
공기 세척은 역세척 효율을 획기적으로 높여주는 기술이에요. 블로워(Blower)로 압축 공기를 만들어 집수장치를 통해 여재 층에 공급합니다.
공기 방울이 여재 사이를 통과하면서 스크러빙(Scrubbing) 효과를 만들어내요. 마치 세탁기에서 옷을 비벼 빠는 것처럼, 여재 입자들이 서로 마찰하면서 달라붙은 오염물을 효과적으로 제거합니다.
공기 세척과 물 역세척을 동시에 하는 방법(Air + Water Simultaneous)과 순차적으로 하는 방법(Air First, Then Water)이 있는데, 국내 정수장에서는 주로 공기 먼저, 물 나중 방식을 많이 써요.
공기 유량이 너무 강하면 여재가 유출될 수 있어요. 특히 자갈 지지층이 교란되면 집수장치가 손상될 수 있어서 유량 조절이 매우 중요합니다. 공기 세척 시에는 여과지 수위를 여재 상단 근처까지 낮춰놓는 게 기본이에요.
🚰 집수장치 (Underdrain System)
집수장치는 여과지 바닥에 설치된 구조물로, 두 가지 역할을 동시에 해요.
① 정상 여과 시: 여재를 통과한 처리수를 균일하게 모아 배출
② 역세척 시: 역세척수와 공기를 여재 전체에 균일하게 분배
집수장치의 균일한 분배 성능이 역세척 효율을 결정해요. 한쪽으로 물이 몰리면 그쪽 여재만 팽창하고 반대쪽은 그대로 남아서 역세척이 불균일해지거든요. 이걸 채널링(Channeling) 현상이라고 해요.
집수장치 종류:
구멍 뚫린 파이프를 격자형으로 배치. 구조 단순, 시공 쉬움. 균일 분배 성능은 중간 수준.
특수 노즐(스트레이너)을 바닥 슬래브에 균일하게 배치. 균일 분배 성능 우수. 현대 정수장에서 가장 많이 사용.
특수 형태의 블록을 바닥에 깔아 공기와 물을 분리 공급. 공기 세척 효율 최고. 고급 시스템에 적용.
📊 배수 트로프 (Backwash Trough)
역세척 시 오염물이 섞인 폐수를 배출하는 구조물이에요. 여과지 내부에 일정 간격으로 설치된 V자형 또는 U자형 홈통인데, 역세척수가 여재 위로 올라와 트로프를 넘쳐 배수관으로 흘러가는 구조예요.
트로프 설계 시 중요한 건 트로프 간격이에요. 간격이 너무 넓으면 역세척수가 한쪽으로 쏠려 여재가 불균일하게 팽창하고, 심하면 여재가 트로프를 넘어 유출될 수 있어요. 보통 트로프 간격은 1.5~2.0m로 설계합니다.
🤖 자동화 제어 시스템 (SCADA/PLC)
현대 정수장의 역세척은 거의 100% 자동화되어 있어요. 사람이 일일이 밸브 열고 닫고 하는 시대는 지났죠 ㅋㅋ 이제는 SCADA(감시제어 데이터 수집 시스템)와 PLC(프로그래머블 로직 컨트롤러)가 모든 걸 제어합니다.
① 수두손실 기준: 여과지 전후 압력 차이가 설정값(보통 1.5~2.5m) 초과 시
② 시간 기준: 마지막 역세척 후 설정 시간(24~72h) 경과 시
③ 탁도 기준: 여과수 탁도가 설정값(0.1~0.3 NTU) 초과 시
④ 수동 기동: 운전원이 필요 시 수동으로 기동
SCADA 시스템은 각 여과지의 상태를 실시간으로 모니터링하고, 역세척이 필요한 여과지를 자동으로 선택해서 순서대로 역세척을 진행해요. 동시에 여러 지를 역세척하면 정수 공급량이 부족해지니까, 보통 전체 여과지의 1/4 이하만 동시에 역세척하도록 인터록(Interlock)이 걸려 있어요.
요즘은 여기에 AI 기반 예측 역세척 기술도 도입되고 있어요. 원수 탁도, 온도, 응집제 투입량 등 다양한 데이터를 분석해서 역세척 최적 시점을 예측하는 거예요. 물 낭비도 줄이고 에너지도 절약하는 스마트한 방법이죠!
🌊 역세척 폐수 처리
역세척 후 나오는 폐수는 그냥 버리면 절대 안 돼요! 환경부 기준에 따라 반드시 처리해야 합니다. 역세척 폐수에는 응집 플록, 부유물질, 미생물 등이 잔뜩 들어있거든요.
역세척 폐수를 일단 저류조에 모아요. 저류조 용량은 보통 역세척 1회 발생량의 2~3배로 설계합니다.
저류조에서 자연 침전시켜 상등수와 슬러지를 분리해요. 상등수는 착수정으로 반송해서 재처리합니다.
침전된 슬러지는 농축조 → 탈수기를 거쳐 케이크 형태로 만들어 매립 또는 재활용(건설 자재 등)합니다.
역세척 폐수를 착수정으로 반송할 때 반송 비율이 너무 높으면 원수 처리 부하가 증가하고 수질이 나빠질 수 있어요. 국내 기준으로 반송 비율은 전체 처리수량의 5% 이하로 관리합니다.
📏 역세척 설계 기준 및 운영 파라미터
역세척 시스템을 설계하거나 운영할 때 참고하는 주요 기준들을 정리해봤어요. 이 수치들은 환경부 정수시설 설계기준과 국제 기준(AWWA 등)을 참고한 거예요.
| 항목 | 기준값 | 비고 |
|---|---|---|
| 역세척 유속 (모래) | 40 ~ 60 m/h | 여재 팽창률 20~30% 목표 |
| 역세척 유속 (이중층) | 35 ~ 50 m/h | 안트라사이트+모래 |
| 공기 세척 유량 | 15 ~ 20 m³/m²·h | 여재 상단 수위 이하에서 실시 |
| 역세척 지속 시간 | 10 ~ 20분 | 공기 세척 포함 시 총 20~40분 |
| 역세척 개시 수두손실 | 1.5 ~ 2.5 m | 여과지 전후 압력차 |
| 최대 여과 지속 시간 | 24 ~ 72 시간 | 수두손실 미달 시에도 강제 역세척 |
| 역세척 용수량 | 처리수량의 2~5% | 절수 최적화 대상 |
| 초기 여과수 배제 시간 | 5 ~ 15 분 | 역세척 후 수질 안정화 |
| 동시 역세척 여과지 수 | 전체의 1/4 이하 | 정수 공급 연속성 확보 |
🚨 역세척 관련 주요 문제점과 해결책
역세척이 항상 완벽하게 되는 건 아니에요. 실제 운영 중에 다양한 문제가 발생할 수 있어요. 주요 문제와 해결책을 알아봅시다!
⚠️ 머드볼(Mud Ball) 형성
역세척이 불충분하거나 응집제가 과다 투입될 경우, 여재 입자들이 오염물과 함께 뭉쳐서 머드볼(Mud Ball)이라는 덩어리를 형성해요. 머드볼이 생기면 역세척으로도 제거가 어렵고, 여과 효율이 지속적으로 저하됩니다.
해결책: 역세척 유속 증가, 공기 세척 강화, 표면 세척 추가, 심한 경우 여재 교체
⚠️ 여재 유출 (Media Loss)
역세척 유속이 너무 강하거나 배수 트로프 높이가 낮으면 여재가 폐수와 함께 유출될 수 있어요. 특히 가벼운 안트라사이트가 유출되기 쉬워요.
해결책: 역세척 유속 조정, 트로프 높이 재검토, 여재 입경 확인
⚠️ 채널링 (Channeling)
집수장치 일부가 막히거나 여재 층이 불균일해지면 역세척수가 특정 경로로만 흐르는 채널링 현상이 발생해요. 채널링이 생기면 일부 여재만 세척되고 나머지는 그대로 남아요.
해결책: 집수장치 점검 및 청소, 여재 층 균일화, 역세척 유량 재조정
⚠️ 여재 층 역전 (Layer Inversion)
이중층 여과지에서 역세척 후 안트라사이트와 모래가 제대로 분리되지 않고 섞이는 현상이에요. 두 여재의 비중 차이가 충분하지 않거나 역세척 유속이 부적절할 때 발생합니다.
해결책: 역세척 유속 최적화, 여재 비중 및 입경 재검토
역세척 문제의 대부분은 정기적인 여재 층 검사와 집수장치 점검으로 예방할 수 있어요. 국내 정수장에서는 보통 연 1~2회 여과지를 완전 배수하고 여재 상태를 육안 검사합니다. 여재 교체 주기는 보통 10~20년 정도예요.
🌱 최신 트렌드: 스마트 역세척 기술
역세척 기술도 계속 진화하고 있어요! 최근 도입되거나 연구 중인 최신 기술들을 소개할게요.
머신러닝으로 원수 수질, 계절, 처리량 등을 분석해 역세척 최적 시점과 강도를 예측. 물 낭비 20~30% 절감 효과.
초음파 센서, 광학 센서로 여재 팽창률과 오염도를 실시간 측정. 역세척 효과를 즉시 확인 가능.
공기 세척 기술 고도화로 물 사용량을 최소화하면서 세척 효율은 높이는 방향으로 발전 중.
역세척 폐수를 고도 처리해 역세척수로 재사용하는 순환 시스템. 수자원 절약 극대화.
이런 기술들은 단순히 정수장 운영 효율만 높이는 게 아니라, 도시 인프라 전체의 지속가능성을 높이는 데 기여해요. 특히 물 부족 문제가 심각해지는 요즘, 역세척 최적화는 도시 물 관리 인프라의 핵심 과제가 되고 있습니다.
이런 전문적인 수처리 기술에 관심 있는 분들은 재능넷(jaenung.net)에서 관련 전문가를 찾아 더 깊은 지식을 얻어볼 수도 있어요! 다양한 분야의 전문가들이 지식을 나누는 플랫폼이니까요 😊
🏙️ 도시 인프라로서의 정수장 역세척 시스템
역세척 시스템은 단순한 기계 장치가 아니에요. 도시 전체의 안전한 물 공급을 책임지는 핵심 도시 인프라의 일부입니다.
우리나라 기준으로 서울시 하루 수돗물 생산량은 약 300만 m³에 달해요. 이 엄청난 양의 물을 처리하는 여과지들이 제대로 작동하려면 역세척 시스템이 24시간 365일 완벽하게 돌아가야 해요.
역세척 시스템이 고장나거나 제대로 작동하지 않으면 어떻게 될까요? 여과 효율이 떨어져 탁도, 세균, 유기물 등이 기준치를 초과하게 되고, 최악의 경우 수돗물 공급을 중단해야 하는 상황이 생길 수 있어요. 실제로 과거 일부 지역에서 역세척 불량으로 인한 수질 문제가 발생한 사례도 있었습니다.
그래서 정수장 역세척 시스템은 이중화(Redundancy) 설계가 기본이에요. 역세척 펌프, 블로워, 제어 시스템 모두 예비 설비를 갖추고 있어서 하나가 고장나도 즉시 대체 운전이 가능하도록 설계됩니다.
건축·인프라 관점에서 정수장 여과지 건물은 RC(철근콘크리트) 구조로 지어지며, 여과지 바닥 슬래브는 집수장치 설치와 역세척 수압을 견딜 수 있도록 특별히 설계됩니다. 또한 역세척 시 발생하는 진동과 수압 변화를 고려한 구조 계산이 필수예요.
여과지 규모는 보통 1지당 면적이 50~200 m² 수준이고, 대형 정수장에는 수십 개의 여과지가 운영됩니다. 이 모든 여과지의 역세척을 효율적으로 관리하는 것이 정수장 운영의 핵심 과제예요.
재능넷에서도 이런 수처리 인프라 설계나 운영 관련 전문 지식을 가진 분들이 활동하고 있으니, 더 깊은 전문 지식이 필요하다면 활용해보세요!
📝 핵심 정리
오늘 배운 내용을 한 번에 정리해봅시다!
역세척 원리 여재에 쌓인 오염물을 역방향 물 흐름으로 제거
여재 구조 안트라사이트 → 모래 → 자갈 → 집수장치 순서
역세척 순서 여과중단 → 표면세척 → 공기세척 → 역세척 → 초기여과수배제 → 재개
핵심 수치 역세척 유속 40~60 m/h, 여재 팽창률 20~30%, 소요시간 20~40분
자동화 SCADA/PLC로 수두손실·탁도·시간 기준 자동 제어
폐수처리 역세척 폐수 → 저류 → 침전 → 상등수 반송 + 슬러지 탈수
최신 트렌드 AI 예측 역세척, 실시간 모니터링, 저유량 고효율 기술
정수장 역세척 시스템, 생각보다 엄청 복잡하고 정교하죠? 😮 우리가 매일 아무 생각 없이 틀어 마시는 수돗물 뒤에 이런 엄청난 기술과 인프라가 숨어있다는 게 새삼 신기하지 않나요?
도시 인프라 건축의 관점에서 정수장은 단순한 물 처리 시설이 아니라, 도시 생명 유지 시스템의 핵심이에요. 역세척 시스템 하나만 봐도 유체역학, 기계공학, 건축구조, 자동제어, 환경공학이 모두 융합된 복합 기술의 결정체라는 걸 알 수 있습니다.
앞으로 수돗물 한 잔 마실 때 이 복잡한 시스템을 한 번쯤 떠올려보는 건 어떨까요? ㅋㅋ 그게 진짜 도시 인프라에 대한 이해의 시작이니까요! 💧
