🎯 왜 배관 시스템이 중요한가요?

여러분, 혹시 고층 빌딩이나 대형 쇼핑몰에 가보신 적 있으시죠? 🏬 그 안에서 물을 틀면 시원하게 나오고, 화장실을 사용하면 깨끗하게 배수되고, 에어컨이 시원하게 돌아가는 모습을 당연하게 여기셨을 거예요.

하지만 이 모든 게 가능한 이유는 바로 건물 내부에 숨겨진 배관 시스템 덕분이랍니다! 🔧

복합건물의 배관 시스템은 크게 두 가지 방식으로 나뉘어요. 바로 수직형 시스템과 수평형 시스템인데요, 오늘은 이 두 친구들의 특징과 장단점을 속속들이 파헤쳐볼게요!

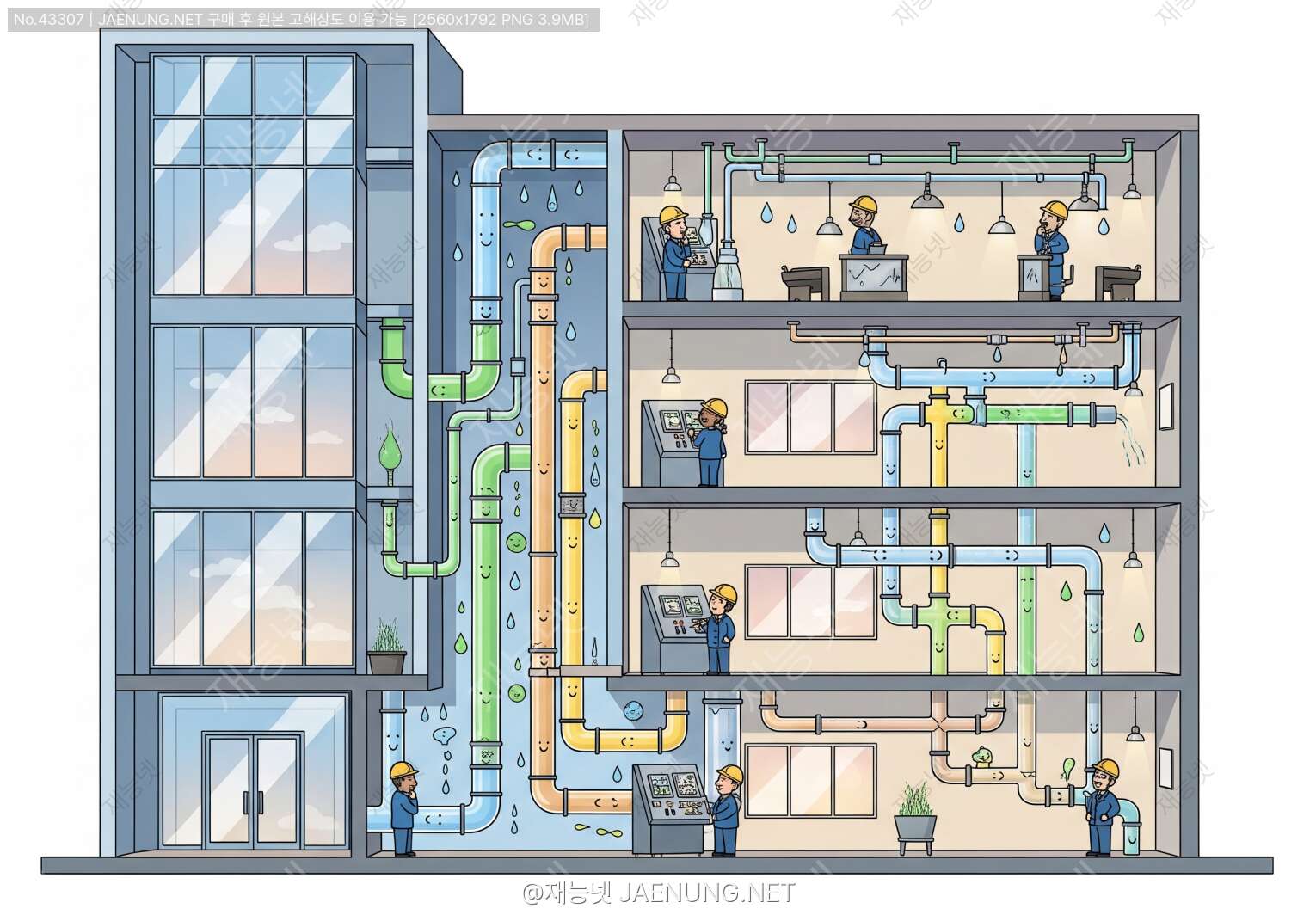

🏗️ 배관 시스템의 기본 개념부터 알아볼까요?

복합건물에서 배관 시스템은 크게 다음과 같은 역할을 담당합니다:

✓ 급수 시스템: 깨끗한 물을 각 층, 각 공간으로 공급
✓ 배수 시스템: 사용한 물과 오수를 안전하게 배출
✓ 냉난방 시스템: 냉온수를 순환시켜 쾌적한 실내 환경 조성
✓ 소화 시스템: 화재 시 신속한 진압을 위한 소화수 공급
✓ 가스 시스템: 주방이나 난방을 위한 가스 공급

이런 다양한 배관들이 건물 내부에서 어떻게 배치되느냐에 따라 수직형과 수평형으로 구분되는 거예요! 📐

📏 수직형 배관 시스템 완전 정복!

수직형 배관 시스템은 말 그대로 수직 방향의 주배관(라이저, Riser)을 중심으로 구성된 시스템이에요. ⬆️

건물의 지하나 1층에서 시작된 주배관이 수직으로 쭉 올라가면서 각 층마다 분기관을 통해 물이나 유체를 공급하는 방식이죠. 마치 나무의 줄기에서 가지가 뻗어나가는 것과 비슷하다고 생각하면 쉬워요! 🌳

🎨 수직형 시스템의 구조적 특징

⚡ 수직형 시스템의 장점들

⚠️ 수직형 시스템의 단점과 고려사항

물론 장점만 있는 건 아니에요. 수직형 시스템도 몇 가지 주의해야 할 점들이 있답니다:

1. 수압 관리의 어려움 💧
고층 건물의 경우 하층부와 상층부의 수압 차이가 크게 발생해요. 1층에서는 수압이 너무 높고, 최상층에서는 수압이 약할 수 있죠. 이를 해결하기 위해:

• 존(Zone) 분할: 건물을 수직으로 여러 구역으로 나눠 각각 독립적인 급수 시스템 구성
• 감압밸브 설치: 하층부의 과도한 수압을 적정 수준으로 조절
• 증압펌프 설치: 상층부의 부족한 수압을 보강

2. 소음 및 진동 문제 🔊
수직 배관을 통해 물이 빠르게 흐를 때 발생하는 소음이 각 층으로 전달될 수 있어요. 특히 배수관에서 이런 현상이 두드러지죠. 해결 방법으로는:

• 방음재로 파이프 샤프트 내부 마감
• 배관 지지대에 방진 패드 설치
• 저소음 배관 자재 사용 (주철관, 소음저감 PVC 등)

3. 층별 사용 패턴 차이 📈
상업시설과 업무시설이 혼재된 복합건물에서는 층별로 물 사용 패턴이 크게 달라요. 식당가가 있는 층은 사용량이 많고, 사무실 층은 상대적으로 적죠. 이런 불균형을 고려한 설계가 필요합니다.

📐 수평형 배관 시스템 완전 분석!

이번엔 수평형 배관 시스템을 살펴볼까요? ➡️

수평형 시스템은 각 층마다 수평으로 주배관을 설치하고, 이 주배관에서 각 공간으로 분기하는 방식이에요. 마치 도로망처럼 각 층에 주요 간선도로가 있고, 거기서 골목길로 연결되는 구조라고 생각하면 이해하기 쉬워요! 🛣️

🎨 수평형 시스템의 구조적 특징

⚡ 수평형 시스템의 장점들

⚠️ 수평형 시스템의 단점과 고려사항

수평형 시스템도 몇 가지 주의할 점이 있어요:

1. 층고 증가 문제 📏
천장 내부에 배관을 설치하려면 충분한 공간이 필요해요. 특히 여러 종류의 배관(급수, 배수, 냉난방, 소화 등)이 함께 지나가는 구간에서는:

• 최소 600mm 이상의 천장 공간 필요
• 덕트, 전기 배선과의 간섭 조정 필수
• 층고가 높아져 건축비 증가
• 엘리베이터 샤프트 높이도 함께 증가

2. 자재비 및 시공비 증가 💸
수평으로 긴 배관을 설치하다 보니:

• 배관 총 길이가 수직형보다 길어짐
• 지지대 및 행거 설치 개수 증가
• 층별 반복 작업으로 인건비 상승
• 배관 자재 소요량 증가

3. 기울기 관리의 중요성 📐
특히 배수관의 경우 적절한 기울기가 매우 중요해요:

• 최소 1/50 ~ 1/100의 기울기 확보 필요
• 긴 배관 구간에서 기울기 유지 어려움
• 공기 빠짐 현상(에어록) 발생 가능
• 정기적인 청소 및 관리 필요

🔄 하이브리드 시스템 — 두 방식의 장점을 결합하다!

실제 현장에서는 수직형과 수평형을 완전히 분리해서 사용하기보다는, 두 방식을 적절히 혼합한 하이브리드 시스템을 많이 채택해요! 🎭

예를 들어볼까요?

🏗️ 하이브리드 시스템 설계 시 고려사항

1. 전환 구간의 설계
수평형에서 수직형으로 전환되는 층(보통 상업시설과 업무시설의 경계층)에서는:

• 충분한 기계실 공간 확보
• 펌프 및 제어 장비 설치 공간
• 두 시스템 간 압력 조정 장치
• 유지보수를 위한 접근 동선

2. 존(Zone) 분할 전략
고층 건물에서는 수직적으로 여러 존으로 나눠 각 존마다 독립적인 급수 시스템을 구성해요:

• 저층존: 지하 ~ 10층 정도
• 중층존: 11층 ~ 25층 정도
• 고층존: 26층 ~ 최상층

각 존마다 별도의 펌프와 물탱크를 설치하여 적정 수압을 유지합니다. ⚙️

3. 비상 시스템의 독립성
소화 배관은 일반 급수와 별도로 구성하는 것이 원칙이에요:

• 독립된 수직 라이저 구성
• 각 층마다 소화전 및 스프링클러 연결
• 비상 전원 연결된 전용 펌프
• 정기적인 점검 및 시험 가능한 구조

📊 건물 유형별 최적 배관 시스템 선택 가이드

자, 그럼 실제로 어떤 건물에 어떤 시스템이 적합한지 구체적으로 알아볼까요? 🏢

🎯 선택 시 체크리스트

🔧 시공 및 설치 시 핵심 포인트

이론도 중요하지만, 실제 시공 현장에서의 노하우도 무척 중요하죠! 👷
배관 시스템을 설치할 때 꼭 알아야 할 실무 팁들을 공유할게요.

📐 수직형 시스템 시공 포인트

📐 수평형 시스템 시공 포인트

💰 비용 분석 — 어느 쪽이 더 경제적일까?

많은 분들이 가장 궁금해하시는 부분이죠! 돈 이야기를 빼놓을 수 없으니까요. 💵
실제 프로젝트 데이터를 바탕으로 비용을 비교해볼게요.

📊 초기 공사비 비교

※ 20층 규모 업무시설 기준 (연면적 30,000㎡)

일반적으로 수직형 시스템이 초기 공사비 측면에서 25~45% 정도 저렴해요. 특히 고층 건물일수록 이 차이가 더 벌어지는 경향이 있죠. 📈

🔄 생애주기 비용(LCC) 분석

하지만 초기 비용만 보면 안 돼요! 건물은 30~50년 이상 사용하니까, 장기적인 관점에서 봐야 합니다.

유지관리 비용 (연간)

수직형 시스템
• 정기 점검: 연 2회, 회당 200~300만원
• 부분 교체: 10년마다 주배관 일부 교체, 약 3,000만원
• 소음 민원 대응: 방음 보강 등 추가 비용 발생 가능

수평형 시스템
• 정기 점검: 연 2회, 회당 300~400만원 (점검 범위 넓음)
• 부분 교체: 층별 독립 교체 가능, 회당 1,000~1,500만원
• 리모델링 대응: 층별 개조 시 비용 절감 효과

30년 생애주기 비용 비교

• 수직형: 초기 공사비 + 유지비 = 약 100억원 (기준)
• 수평형: 초기 공사비 + 유지비 = 약 110~115억원

장기적으로 보면 차이가 10~15% 정도로 줄어들어요. 특히 리모델링이나 용도 변경이 예상되는 건물이라면 수평형의 유연성이 비용 절감 효과를 가져올 수 있답니다! 💡
