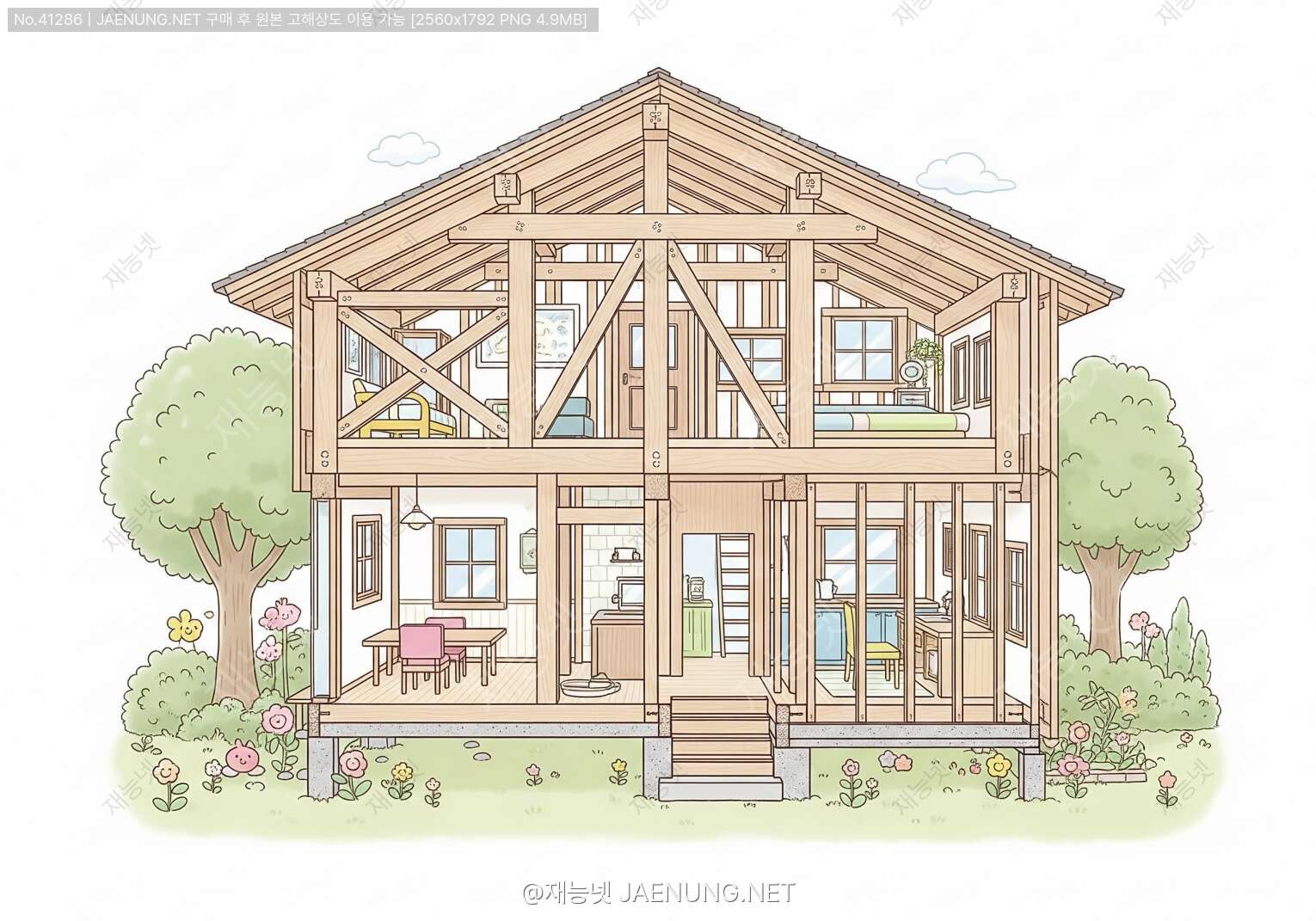

🌟 목조주택, 지진 앞에서도 안전할까?

안녕! 오늘은 목조주택의 내진 설계에 대해 깊이 있게 파헤쳐볼 거야. 🏠 혹시 목조주택 하면 '나무로 지은 집이 지진에 약하지 않을까?'라는 생각 들지 않아? 근데 말이야, 실제로는 정반대야! 목조주택은 제대로 설계하면 지진에 엄청 강한 구조물이 될 수 있거든.

일본이나 미국 서부 같은 지진 다발 지역에서 목조주택이 여전히 인기 있는 이유가 뭘까? 바로 목재의 유연성과 가벼운 무게 덕분이야. 지진이 발생하면 건물에 가해지는 힘은 건물 무게에 비례하는데, 목조주택은 콘크리트 건물보다 훨씬 가벼워서 지진력 자체가 작게 작용하거든.

요즘은 우리나라도 지진 안전지대가 아니라는 게 명확해졌잖아? 2016년 경주 지진, 2017년 포항 지진 이후로 건축물 내진 설계에 대한 관심이 폭발적으로 증가했어. 특히 주거건축 분야에서 목조주택을 선택하는 사람들이 늘어나면서, 구조적 안전성에 대한 궁금증도 함께 커지고 there있지.

🔍 목조주택이 지진에 강한 이유

지진력의 크기는 건물의 질량에 비례해. 쉽게 말하면, 무거운 건물일수록 지진 때 더 큰 힘을 받는다는 거지. 목조주택은 같은 크기의 콘크리트 건물보다 약 1/5 정도 가벼워. 이게 얼마나 큰 장점인지 알아?

예를 들어볼게. 100평 규모의 2층 주택을 지을 때:
- 철근콘크리트 구조: 약 300~400톤
- 목조 구조: 약 60~80톤

이 차이가 지진 시 건물에 가해지는 힘의 차이로 직결되는 거야. 당연히 가벼운 목조주택이 받는 지진력이 훨씬 작겠지?

📐 목조주택 내진 설계의 핵심 원리

자, 이제 본격적으로 목조주택의 내진 설계 원리를 파헤쳐보자! 🎯 내진 설계라는 게 단순히 튼튼하게만 짓는 게 아니야. 지진의 특성을 이해하고, 그에 맞춰 건물이 적절히 반응하도록 설계하는 게 핵심이지.

전단벽은 목조주택 내진 설계의 가장 중요한 요소야. 지진이 발생하면 건물은 좌우로 흔들리는데, 이때 수평력에 저항하는 게 바로 전단벽이거든.

전단벽은 일반 벽과 달리 구조용 합판(OSB나 구조용 합판)을 벽체 골조에 촘촘하게 못질해서 만들어. 이렇게 하면 벽 전체가 하나의 판처럼 작동하면서 수평력을 바닥과 기초로 전달하지.

전단벽 설계 시 고려사항:
• 벽체의 길이와 높이 비율 (일반적으로 높이:길이 = 2:1 이하가 효과적)
• 못의 간격과 크기 (가장자리 100mm, 중간부 200mm 간격이 표준)
• 합판의 두께 (최소 9mm 이상, 일반적으로 11.5mm 사용)
• 전단벽의 배치 (건물 전체에 균형있게 분산)

목조주택에서 가장 취약한 부분이 어디일까? 바로 부재와 부재가 만나는 접합부야. 아무리 좋은 목재를 사용해도 접합부가 약하면 지진 시 그곳부터 파괴되거든.

주요 접합부 종류와 보강 방법:

특히 홀다운(Hold-down)이라는 철물은 내진 설계에서 필수야. 전단벽 양 끝에 설치해서 지진 시 벽체가 기초에서 들리는 것을 막아주거든. 홀다운의 인장력은 보통 3~10톤 정도로 설계해.

하중 경로라는 개념이 좀 어렵게 느껴질 수 있는데, 사실 간단해. 지진력이 건물에 가해졌을 때 그 힘이 어떤 경로로 땅까지 전달되는지를 설계하는 거야.

하중 전달 경로:
지붕 → 벽체 상부 → 전단벽 → 벽체 하부 → 기초 → 지반

이 경로가 끊기지 않고 연속적으로 이어져야 해. 중간에 한 곳이라도 약한 부분이 있으면 그곳에서 파괴가 발생하거든. 마치 체인의 가장 약한 고리처럼 말이야.

다이어프램은 쉽게 말하면 수평 전단벽이야. 바닥과 지붕이 수평면에서 전단벽 역할을 하는 거지. 지진 시 수평력을 받아서 수직 전단벽으로 전달하는 중요한 역할을 해.

바닥 다이어프램은 보통 구조용 합판을 장선(Joist) 위에 못질해서 만들어. 지붕 다이어프램도 마찬가지야. 합판의 두께, 못의 간격, 가장자리 보강 등이 모두 계산되어 설계되지.

다이어프램 설계 기준:
• 합판 두께: 바닥 15mm 이상, 지붕 9mm 이상
• 못 간격: 가장자리 150mm, 중간부 300mm
• 가장자리 보강: 2×4 이상의 부재로 테두리 보강
• 개구부 보강: 큰 개구부 주변은 추가 보강재 설치

🔨 실전! 목조주택 내진 설계 프로세스

이론은 충분히 배웠으니, 이제 실제로 목조주택을 내진 설계하는 과정을 단계별로 살펴보자! 📋

우리나라는 지진 구역이 I등급(최고)과 II등급으로 나뉘어 있어. 건축법에 따르면 모든 지역이 내진 설계 대상이지만, 지역에 따라 적용되는 지진 계수가 달라.

지진구역 계수:
• I등급 지역: 0.11g (서울, 인천, 대전, 광주, 대구, 울산, 부산 등)
• II등급 지역: 0.07g (기타 지역)

여기서 'g'는 중력가속도를 의미해. 0.11g는 건물 무게의 11%에 해당하는 수평력이 작용한다는 뜻이지.

지반 조사도 필수야. 지반의 종류에 따라 지진 시 증폭 효과가 다르거든:

지진력은 건물 무게에 비례하니까, 정확한 중량 계산이 중요해. 목조주택의 중량은 크게 세 가지로 나눠:

1) 고정하중 (Dead Load)
• 구조재 (기둥, 보, 벽체, 지붕): 약 50~70 kg/㎡
• 마감재 (석고보드, 단열재, 외장재): 약 30~50 kg/㎡
• 설비 (배관, 전기): 약 10~20 kg/㎡
총 고정하중: 약 90~140 kg/㎡

2) 적재하중 (Live Load)
• 주거용: 200 kg/㎡ (건축법 기준)
• 지진 시 적용: 60 kg/㎡ (적재하중의 30%)

3) 적설하중 (Snow Load)
• 지역별로 다름 (서울 기준 50 kg/㎡)
• 지진 시 적용: 0 kg/㎡ (동시 발생 확률 낮음)

예를 들어 100㎡ 단층 주택의 경우:
총 중량 = (120 + 60) kg/㎡ × 100㎡ = 18,000 kg = 18톤

이제 실제로 건물에 작용하는 지진력을 계산해보자. 등가정적해석법을 사용하면 비교적 간단해:

지진력 공식:
V = C × W

여기서,
V = 밑면 전단력 (지진력)
C = 지진 계수 (지진구역계수 × 지반계수 × 구조계수)
W = 건물 중량

실제 계산 예시:
• 위치: 서울 (지진구역계수 0.11)
• 지반: S2 (지반계수 1.2)
• 구조: 목조 (구조계수 1.0)
• 건물 중량: 18톤

C = 0.11 × 1.2 × 1.0 = 0.132
V = 0.132 × 18톤 = 2.38톤

즉, 이 건물은 약 2.4톤의 수평력에 견딜 수 있도록 설계해야 해.

계산된 지진력을 바탕으로 필요한 전단벽의 양과 위치를 결정해야 해. 전단벽의 저항력은 길이와 못 간격에 따라 달라지거든.

전단벽 저항력 (단위: kN/m)
• 못 간격 150mm: 약 4.5 kN/m
• 못 간격 100mm: 약 6.0 kN/m
• 못 간격 75mm: 약 7.5 kN/m

앞의 예시에서 지진력이 2.38톤(23.8kN)이었으니까, 못 간격 150mm 기준으로:
필요한 전단벽 길이 = 23.8 kN ÷ 4.5 kN/m = 5.3m

이걸 건물 양쪽에 균등하게 배치하면 각 방향에 약 2.7m씩 전단벽이 필요해. 실제로는 안전율을 고려해서 1.5배 정도 더 설치하는 게 좋아.

전단벽 설계가 끝나면 각 접합부에 필요한 철물을 선정해야 해. 철물은 전단벽에서 계산된 힘을 기초로 전달하는 역할을 하거든.

주요 철물의 허용 하중:

전단벽 양 끝에는 반드시 홀다운을 설치해야 해. 전단벽 길이가 2.4m이고 지진력이 10kN이라면, 홀다운에 작용하는 인장력은:

T = (V × H) / L
T = (10kN × 2.7m) / 2.4m = 11.25kN

따라서 최소 15kN 이상의 홀다운이 필요하지. 안전율을 고려하면 HD10(30kN) 정도가 적당해.

모든 계산과 설계가 끝나면 구조 도면을 작성해야 해. 구조 도면에는 다음 내용이 포함되어야 하지:

필수 포함 사항:
• 평면도: 전단벽 위치, 길이, 못 간격 표시
• 입면도: 층고, 개구부 크기 표시
• 상세도: 접합부 철물 종류와 위치
• 기초 평면도: 앵커볼트, 홀다운 위치
• 구조 계산서: 지진력 계산 과정
• 자재 목록: 구조재 규격과 수량

🏗️ 시공 단계별 내진 체크포인트

설계가 아무리 완벽해도 시공이 제대로 안 되면 소용없어. ⚠️ 실제 시공 과정에서 반드시 확인해야 할 체크포인트들을 정리해봤어.

특히 앵커볼트 위치가 정확하지 않으면 나중에 벽체 조립할 때 엄청 곤란해져. 콘크리트 타설 전에 반드시 위치를 재확인하고, 타설 중에도 움직이지 않도록 고정해야 해.

1. 하부 깔도리 설치
앵커볼트와 하부 깔도리(Sill Plate)를 연결할 때는 와셔와 너트를 확실히 조여야 해. 토크렌치로 규정 토크(보통 40~50N·m)까지 조이는 게 좋아.

2. 벽체 골조 조립
• 스터드(기둥) 간격: 일반부 450mm, 전단벽 부분 400mm
• 수직도: 층고 2.7m 기준 ±5mm 이내
• 상하부 깔도리 연결: 못 2개 이상 사용
• 코너 부분: 3-스터드 또는 4-스터드로 보강

3. 전단벽 합판 시공
이게 제일 중요해! 전단벽의 성능은 합판 못질에 달려있거든.

1. 홀다운 설치
홀다운은 전단벽의 생명줄이야. 설치할 때 주의사항:

• 위치: 전단벽 양 끝 스터드에 정확히 설치
• 볼트: 제조사 지정 볼트 사용 (보통 M12 이상)
• 조임: 규정 토크로 완전히 조임
• 연속성: 1층과 2층 홀다운이 일직선상에 위치

2. 허리케인 타이 설치
벽체와 지붕을 연결하는 허리케인 타이는 모든 서까래(Rafter) 또는 트러스(Truss) 위치에 설치해야 해. 간격은 최대 600mm를 넘지 않도록.

3. 행거 설치
바닥 장선과 보를 연결하는 행거도 빠뜨리면 안 돼. 특히 큰 스팬(4m 이상)의 장선은 반드시 행거로 고정해야 해.

시공 과정을 사진으로 남기는 게 정말 중요해. 특히 나중에 가려지는 부분들은 반드시 촬영해둬야 해:

필수 촬영 항목:
• 앵커볼트 설치 상태 (타설 전)
• 전단벽 못 간격 (마감 전)
• 홀다운 설치 상태 (마감 전)
• 허리케인 타이 설치 (천장 마감 전)
• 구조재 각인 (등급 확인용)

이 사진들은 준공 검사 때도 필요하고, 나중에 리모델링할 때도 유용하게 쓰여. 요즘은 스마트폰으로 찍어서 클라우드에 저장해두면 편하지.

🔬 고급 내진 설계 기법

기본적인 내진 설계를 넘어서, 더 높은 수준의 내진 성능을 원한다면 이런 고급 기법들도 고려해볼 수 있어. 🎓

건물이 정사각형이나 직사각형이 아니라 L자형, T자형 같은 복잡한 형태일 때는 비틀림이 문제가 돼. 지진 시 건물이 회전하려는 힘이 발생하거든.

비틀림 저항 설계 원칙:
• 전단벽을 건물 외곽에 집중 배치
• 무게 중심과 강성 중심을 일치시킴
• 코너 부분에 강한 전단벽 배치
• 복잡한 형태는 구조적으로 분리 고려

예를 들어 L자형 건물이라면, 두 날개가 만나는 코너 부분에 특히 강한 전단벽을 배치해야 해. 그리고 가능하면 익스팬션 조인트(Expansion Joint)로 구조적으로 분리하는 게 좋아.

일반적인 설계보다 한 단계 더 나아가서, 모든 하중 경로를 완벽하게 연속시키는 거야. 지붕에서 기초까지 단 한 곳도 끊기지 않도록 말이지.

연속 하중 경로 체크리스트:
✓ 지붕 트러스/서까래 → 허리케인 타이 → 벽체 상부
✓ 벽체 상부 → 스터드 → 벽체 하부
✓ 벽체 하부 → 앵커볼트 → 기초
✓ 바닥 장선 → 행거 → 보
✓ 보 → 포스트 캡 → 기둥
✓ 기둥 → 포스트 베이스 → 기초

각 연결부마다 적절한 철물을 사용하고, 철물의 허용 하중이 전달되는 힘보다 충분히 커야 해.

일반 전단벽보다 더 강한 성능이 필요하다면 이런 방법들을 쓸 수 있어:

1) 이중 합판 전단벽
양면에 모두 구조용 합판을 시공하는 거야. 저항력이 거의 2배가 되지. 다만 비용도 2배가 들고, 단열재 두께가 줄어드는 단점이 있어.

2) 고밀도 못질
못 간격을 더 좁게 해서 저항력을 높이는 방법이야:
• 일반: 가장자리 150mm, 중간부 300mm
• 고밀도: 가장자리 75mm, 중간부 150mm
저항력이 약 1.5~1.7배 증가해.

3) 강재 스트랩 보강
전단벽 모서리에 강재 스트랩을 추가로 설치하는 방법이야. 특히 높은 전단벽(높이 3m 이상)에 효과적이지.

2층을 넘어 3층, 4층 목조주택을 지을 때는 특별한 고려가 필요해. 우리나라는 현재 목조주택을 4층까지 지을 수 있거든.

다층 목조주택 설계 포인트:

1) 층별 하중 누적
위층의 하중이 아래층으로 누적되니까, 아래층일수록 더 강한 구조가 필요해:
• 1층 전단벽: 전체 지진력의 100% 부담
• 2층 전단벽: 2층 이상 지진력 부담
• 3층 전단벽: 3층 이상 지진력 부담

2) 전단벽 연속성
각 층의 전단벽이 수직으로 일직선상에 배치되어야 해. 위층 전단벽이 아래층 전단벽과 어긋나면 하중 전달이 제대로 안 돼.

3) 층간 접합부 보강
층과 층 사이 접합부가 특히 중요해. 홀다운을 연속으로 설치하고, 층간 깔도리를 2×6 이상으로 보강하는 게 좋아.

4) 기초 보강
다층 건물은 무게가 무거우니까 기초도 그만큼 튼튼해야 해. 일반적으로:
• 2층: 기초 폭 400mm, 깊이 600mm
• 3층: 기초 폭 500mm, 깊이 800mm
• 4층: 기초 폭 600mm, 깊이 1000mm

🛠️ 실전 사례 연구

이론만 배우면 재미없잖아? 실제 프로젝트 사례를 통해 내진 설계가 어떻게 적용되는지 살펴보자! 📚

설계 프로세스:

1단계: 지진력 계산
• 건물 중량: 12톤 (고정하중 10톤 + 적재하중 2톤)
• 지진 계수: 0.11 × 1.2 × 1.0 = 0.132
• 지진력: 12톤 × 0.132 = 1.58톤 ≈ 16kN

2단계: 전단벽 설계
• 필요 전단벽 길이: 16kN ÷ 4.5kN/m = 3.6m
• 안전율 1.5 적용: 3.6m × 1.5 = 5.4m
• 실제 배치: 동서 방향 6m, 남북 방향 6m

3단계: 전단벽 배치
• 동측 벽: 2.4m + 1.2m = 3.6m
• 서측 벽: 2.4m (현관문 반대편)
• 남측 벽: 2.4m + 1.2m = 3.6m
• 북측 벽: 2.4m (큰 창문 양옆)

4단계: 철물 선정
• 앵커볼트: M12, 간격 1.2m, 총 12개
• 홀다운: HD10, 전단벽 양 끝, 총 8개
• 허리케인 타이: H2.5, 간격 600mm, 총 20개

결과:
총 공사비 약 3,500만원 중 내진 보강 비용은 약 250만원(7%). 일반 시공 대비 10% 정도 비용이 증가했지만, 지진 안전성은 크게 향상됐어.

설계 챌린지:
이 프로젝트는 몇 가지 어려운 점이 있었어:
• L자형 평면으로 비틀림 우려
• 1층 거실이 6m × 8m로 넓어서 전단벽 배치 제한
• 연약한 지반으로 지진 증폭 효과 큼

해결 방법:

1) 비틀림 대응
L자형 코너 부분에 집중적으로 전단벽 배치. 두 날개가 만나는 부분에 2.4m 전단벽 2개를 직각으로 설치했어.

2) 큰 공간 대응
거실 부분은 전단벽을 설치할 수 없어서, 2층 바닥을 강한 다이어프램으로 설계. 합판 두께를 15mm로 증가시키고 못 간격을 좁혔어.

3) 연약 지반 대응
지반 계수가 1.5로 높아서 지진력이 크게 증가. 전단벽 길이를 일반 대비 50% 증가시키고, 고밀도 못질 적용했어.

최종 설계:
• 지진력: 1층 28kN, 2층 18kN
• 1층 전단벽: 총 14m (고밀도 못질)
• 2층 전단벽: 총 10m (일반 못질)
• 홀다운: 1층 HD15 × 8개, 2층 HD10 × 6개
• 추가 비용: 약 600만원 (총 공사비의 8%)

시공 중 이슈:
L자형 코너 부분의 홀다운 설치가 까다로웠어. 두 방향 전단벽이 만나는 지점이라 철물이 겹치는 문제가 있었거든. 결국 특수 제작한 코너용 홀다운을 사용해서 해결했어.

마지막으로 특수한 사례를 하나 더 소개할게. 강원도 산지에 지은 목조주택인데, 경사지에 지어져서 일반적인 설계와는 좀 달랐어.

특수 조건:
• 경사도: 약 15도
• 기초 높이 차이: 최대 2m
• 강풍 지역 (태풍 영향)
• 적설량: 최대 1m

설계 특징:
경사지에서는 지진 시 건물이 미끄러지려는 힘이 추가로 작용해. 그래서 일반적인 내진 설계에 더해서:

• 기초 앵커를 더 깊이 매입 (400mm)
• 경사 하부 쪽 전단벽 강화
• 기초와 지반 사이 마찰력 증대 (기초 하부 거칠게 처리)
• 경사 방향으로 추가 버팀벽 설치

또한 강풍과 적설하중도 고려해야 해서, 지붕 구조를 특별히 보강했어. 허리케인 타이를 일반보다 2배 많이 설치하고, 트러스 간격을 좁혔지.

💰 내진 설계 비용 분석

다들 궁금해하는 부분이지? 내진 설계하면 비용이 얼마나 더 드는지 말이야. 💵 솔직하게 얘기해줄게.

내진 설계로 인한 추가 비용은 크게 네 가지로 나눌 수 있어:

규모별 추가 비용 예시:

100㎡ 단층 주택
• 일반 시공: 약 3,000만원
• 내진 설계 추가: 약 200~300만원 (7~10%)
• 주요 항목: 홀다운 8개, 구조용 합판 추가, 앵커볼트 증가

200㎡ 2층 주택
• 일반 시공: 약 7,000만원
• 내진 설계 추가: 약 500~700만원 (7~10%)
• 주요 항목: 홀다운 16개, 허리케인 타이 증가, 고밀도 못질

300㎡ 3층 주택
• 일반 시공: 약 1억 2,000만원
• 내진 설계 추가: 약 1,000~1,500만원 (8~12%)
• 주요 항목: 대형 홀다운, 층간 보강, 기초 증대

내진 설계에 드는 비용이 아깝게 느껴질 수 있어. 하지만 장기적으로 보면 충분히 가치 있는 투자야.

내진 설계의 가치:

1) 안전성
가족의 생명을 지키는 건 돈으로 환산할 수 없는 가치지. 지진 발생 시 건물 붕괴로 인한 인명 피해를 예방할 수 있어.

2) 재산 보호
지진으로 건물이 손상되면 수리 비용이 엄청나. 심하면 재건축해야 하는데, 그 비용은 내진 설계 비용의 수십 배야.

3) 보험료 절감
일부 보험사는 내진 설계 건물에 대해 지진 보험료를 할인해줘. 연간 10~20만원 정도 절감되면, 10년이면 원금 회수야.

4) 자산 가치 상승
요즘은 주택 구매자들도 내진 설계 여부를 중요하게 봐. 내진 설계된 주택은 재판매 시 프리미엄이 붙어.

5) 심리적 안정
지진 뉴스가 나올 때마다 불안해하지 않아도 돼. 이게 생각보다 큰 가치야.

🔍 내진 성능 검증 방법

집을 다 지었으면 내진 설계가 제대로 됐는지 확인해야겠지? ✅ 검증 방법을 알아보자.

가장 기본적인 검증은 준공 도면과 실제 시공 상태를 비교하는 거야.

체크 항목:
• 전단벽 위치와 길이가 도면과 일치하는가?
• 철물이 지정된 위치에 설치되었는가?
• 못 간격이 설계 기준을 만족하는가?
• 구조재 규격이 도면과 동일한가?

시공 중 촬영한 사진들이 여기서 유용하게 쓰여. 특히 마감으로 가려진 부분들은 사진으로만 확인할 수 있거든.

전문가와 함께 현장을 직접 검사하는 거야. 구조기술사나 목구조 전문가에게 의뢰하면 돼.

검사 항목:

1) 육안 검사
• 전단벽 합판의 상태 (균열, 손상 여부)
• 철물 설치 상태 (볼트 조임, 부식 여부)
• 구조재 연결 상태 (틈새, 어긋남 여부)
• 기초와 벽체 연결 상태

2) 계측 검사
• 수직도 측정 (레이저 레벨 사용)
• 수평도 측정 (정밀 수준기 사용)
• 못 간격 측정 (줄자 사용)
• 부재 간격 측정

3) 비파괴 검사
• 목재 함수율 측정 (함수율계 사용, 19% 이하 확인)
• 못 박힘 깊이 확인 (초음파 검사)
• 접합부 밀착도 확인

더 확실한 검증을 원한다면 실제 성능 시험을 할 수도 있어. 물론 비용이 많이 들어서 일반 주택에서는 잘 안 하지만, 알아두면 좋아.

1) 진동대 시험
실제 크기의 건물을 진동대 위에 올려놓고 지진을 재현하는 시험이야. 가장 정확하지만 비용이 수천만원 들어서 연구용으로만 쓰여.

2) 정적 가력 시험
전단벽에 실제로 힘을 가해서 저항력을 측정하는 시험이야. 파괴 시험이라 완공 후에는 할 수 없고, 시공 중 샘플로 테스트해.

3) 동적 가력 시험
반복적으로 힘을 가해서 피로 특성을 확인하는 시험이야. 지진은 여러 번 흔들리니까, 반복 하중에 대한 성능도 중요하거든.

🌍 해외 내진 설계 사례

우리나라만 내진 설계를 하는 게 아니야. 전 세계 지진 다발 지역의 목조주택 내진 설계를 살펴보면 배울 점이 많아. 🗺️

일본은 지진 대국이잖아? 그래서 목조주택 내진 기술이 세계 최고 수준이야.

일본의 특징적인 기술:

1) 제진 장치
일본에서는 일반 주택에도 제진 장치를 많이 설치해. 벽체 내부에 댐퍼(Damper)를 설치해서 지진 에너지를 흡수하는 거야. 비용은 좀 들지만 효과가 확실해.

2) 면진 기초
건물과 기초 사이에 특수한 베어링을 설치해서 지진 시 건물이 기초 위에서 미끄러지도록 하는 기술이야. 지진력이 건물에 직접 전달되지 않아서 효과적이지.

3) 금물 공법
일본은 철물 사용이 매우 발달했어. 우리가 쓰는 홀다운, 허리케인 타이 같은 철물들이 대부분 일본에서 개발된 거야.

4) 3차원 구조 해석
컴퓨터로 건물 전체를 3D 모델링해서 지진 시 거동을 시뮬레이션해. 우리나라는 아직 2D 해석이 많은데, 일본은 일반 주택도 3D 해석을 해.

미국, 특히 캘리포니아는 지진이 잦아서 내진 기준이 엄격해.

미국의 특징:

1) 존별 설계
미국은 지진 위험도를 세분화해서 지역마다 다른 기준을 적용해. 캘리포니아는 가장 높은 등급이고, 중부는 낮은 등급이지.

2) 성능 기반 설계
단순히 규정을 만족하는 게 아니라, 목표 성능을 정하고 그에 맞춰 설계해. 예를 들어 "규모 7.0 지진에 붕괴하지 않음"처럼 구체적인 목표를 세우는 거야.

3) 상세한 시공 매뉴얼
미국은 시공 매뉴얼이 정말 상세해. 못 하나 박는 것까지 규정이 있어. 덕분에 시공 품질이 균일하게 유지돼.

4) 엄격한 검사
시공 중 여러 단계에서 검사를 받아야 해. 기초, 골조, 전단벽, 최종 검사 등 최소 4번 이상 검사를 받아야 준공이 가능해.

뉴질랜드도 지진이 많은 나라야. 2011년 크라이스트처치 지진 이후 내진 기술이 크게 발전했어.

뉴질랜드의 혁신 기술:

1) LVL 구조재
LVL(Laminated Veneer Lumber)이라는 공학목재를 많이 써. 일반 목재보다 강도가 높고 균일해서 내진 성능이 좋아.

2) 프리패브 공법
공장에서 벽체를 미리 제작해서 현장에서 조립하는 방식이야. 품질 관리가 쉽고 시공 속도도 빨라.

3) 디지털 설계
BIM(Building Information Modeling)을 활용해서 설계 단계에서 모든 걸 시뮬레이션해. 시공 오류를 사전에 방지할 수 있어.

🔮 미래의 내진 기술

기술은 계속 발전하고 있어. 앞으로 목조주택 내진 설계는 어떻게 변할까? 🚀

인공지능이 내진 설계에도 활용되기 시작했어.

AI 활용 분야:

1) 최적 설계
AI가 수천 가지 설계안을 시뮬레이션해서 가장 효율적인 전단벽 배치를 찾아줘. 사람이 하면 며칠 걸릴 일을 몇 분 만에 해결하지.

2) 지진 예측
과거 지진 데이터를 학습해서 특정 지역의 지진 위험도를 더 정확하게 예측할 수 있어. 이를 바탕으로 맞춤형 설계가 가능해지는 거야.

3) 실시간 모니터링
건물에 센서를 설치해서 실시간으로 구조 상태를 모니터링해. 이상이 감지되면 즉시 알림을 보내주지.

새로운 재료들이 계속 개발되고 있어.

1) CLT (Cross Laminated Timber)
여러 겹의 목재를 직각으로 접착한 공학목재야. 강도가 높고 대형 패널로 제작할 수 있어서 고층 목조건물에 사용돼. 내진 성능도 우수하고.

2) 탄소섬유 보강재
기존 목재에 탄소섬유를 보강해서 강도를 높이는 기술이야. 무게는 거의 그대로인데 강도는 2~3배 증가해.

3) 스마트 철물
센서가 내장된 철물이 개발되고 있어. 철물에 가해지는 힘을 실시간으로 측정해서 구조 상태를 파악할 수 있지.

공장에서 모듈을 제작해서 현장에서 조립하는 방식이 확산되고 있어.

모듈러 공법의 장점:
• 품질 관리가 쉬움 (공장 생산)
• 시공 기간 단축 (50% 이상)
• 정밀도 향상 (기계 가공)
• 폐기물 감소 (환경 친화적)
• 내진 성능 균일 (표준화)

특히 내진 설계 측면에서는 공장에서 정밀하게 제작하니까 시공 오류가 거의 없어. 전단벽의 못 간격 같은 것도 기계로 정확하게 시공하거든.

❓ 자주 묻는 질문 (FAQ)

목조주택 내진 설계에 대해 사람들이 자주 묻는 질문들을 정리해봤어. 💬

🎓 전문가 선택 가이드

내진 설계는 전문성이 필요한 분야야. 좋은 전문가를 선택하는 게 정말 중요하지. 👨‍🏫

1. 자격 확인
• 건축사 면허 보유
• 목구조 전문 교육 이수
• 구조 설계 경험 (최소 5년 이상)
• 내진 설계 실적 (최소 10건 이상)

2. 포트폴리오 검토
과거 설계한 프로젝트들을 보여달라고 해. 특히 비슷한 규모와 형태의 프로젝트 경험이 있는지 확인해.

3. 소통 능력
전문 용어를 쉽게 설명해주는 사람이 좋은 전문가야. 건축주가 이해할 수 있도록 설명하는 능력이 중요해.

4. 비용 투명성
설계 비용을 명확하게 제시하고, 추가 비용 발생 가능성도 미리 알려주는 사람이 신뢰할 수 있어.

1. 목조주택 전문성
• 목조주택 시공 경험 (최소 20건 이상)
• 내진 설계 시공 경험
• 자체 목수 팀 보유
• 품질 관리 시스템 구축

2. 현장 방문
시공 중인 현장을 직접 방문해봐. 현장이 깔끔하게 정리되어 있고, 자재가 체계적으로 관리되고 있는지 확인해.

3. 레퍼런스 확인
과거 고객들에게 직접 연락해서 만족도를 물어봐. 시공 품질, 일정 준수, 사후 관리 등을 확인하는 거야.

4. 계약 조건
• 공사 기간 명시
• 하자 보수 기간 (최소 2년)
• 지연 시 패널티
• 중간 검수 절차
• 준공 후 점검 서비스

📝 마무리하며

와, 여기까지 읽느라 수고했어! 👏 목조주택의 구조적 내진 설계에 대해 정말 많은 내용을 다뤘지?

핵심을 다시 한번 정리해볼게:

🎯 핵심 포인트
• 목조주택은 제대로 설계하면 지진에 매우 강한 구조야
• 전단벽, 접합부, 하중 경로가 내진 설계의 3대 핵심 요소
• 설계만큼 시공 품질이 중요해
• 비용은 7~10% 증가하지만 충분히 가치 있는 투자
• 전문가 선택이 성공의 절반

지진은 언제 어디서 발생할지 모르는 자연재해야. 하지만 제대로 된 내진 설계로 피해를 최소화할 수 있어. 특히 목조주택은 내진 설계의 효과가 큰 구조 형식이거든.

집을 짓는다는 건 단순히 건물을 세우는 게 아니야. 가족의 안전과 행복을 담는 그릇을 만드는 거지. 조금 더 신경 쓰고, 조금 더 투자해서 안전한 집을 만들길 바라.

혹시 목조주택 내진 설계에 대해 더 궁금한 점이 있거나, 실제 프로젝트를 진행하려면 전문가와 상담하는 걸 추천해. 이론으로 배운 것과 실제 적용은 또 다르니까 말이야.

마지막으로, 이 글이 목조주택을 계획하는 분들에게 조금이라도 도움이 됐으면 좋겠어. 안전하고 튼튼한 집에서 행복한 시간 보내길 바랄게! 🏡✨
